Support Z de fixation de revêtement en pierre AZZ03 avec écrou riveté

● Matériau : Acier inoxydable 1.4301 [A2) & 1.4401 [A4] ● Le tableau ci-dessus est préparé selon les résultats des tests LGA ● Les charges indiquées sont des charges de résistance caractéristiques ● Les boulons sont fournis séparément ● Pression maximale du vent : 350 N ● Les résultats des tests sont disponibles sur commande

Obtenir un devis

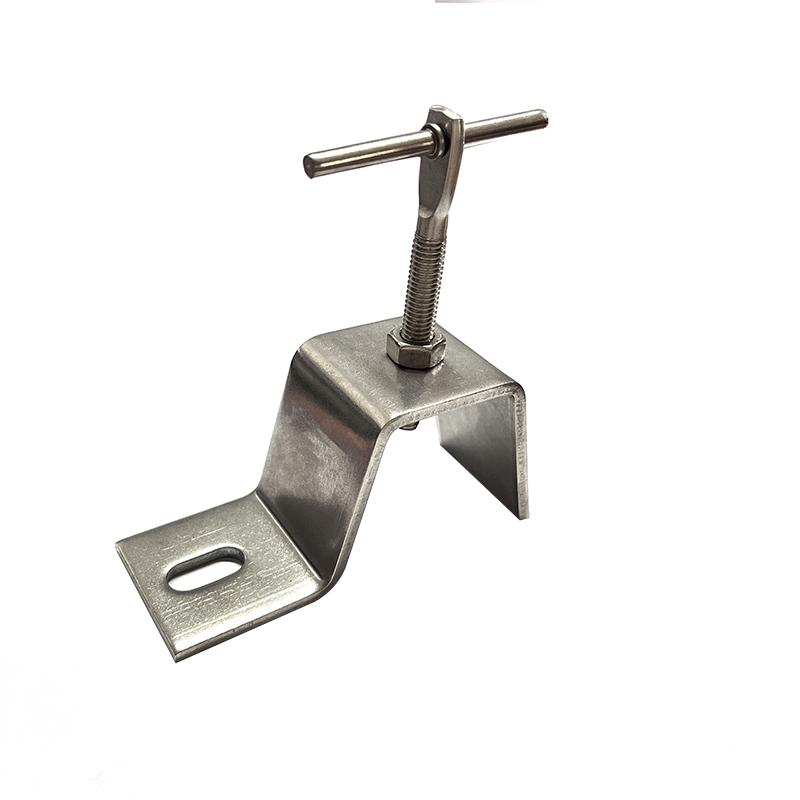

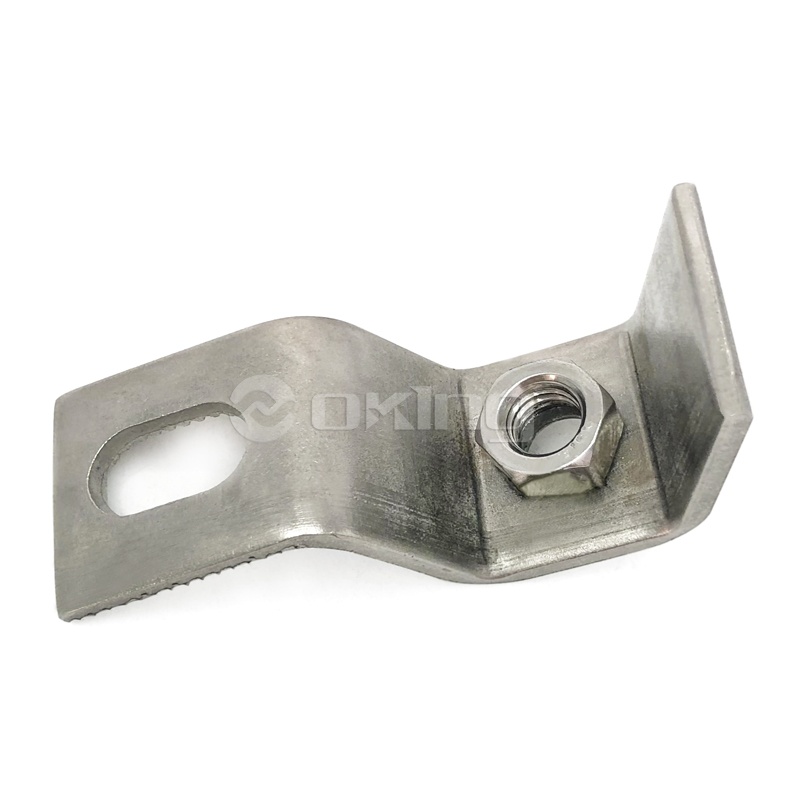

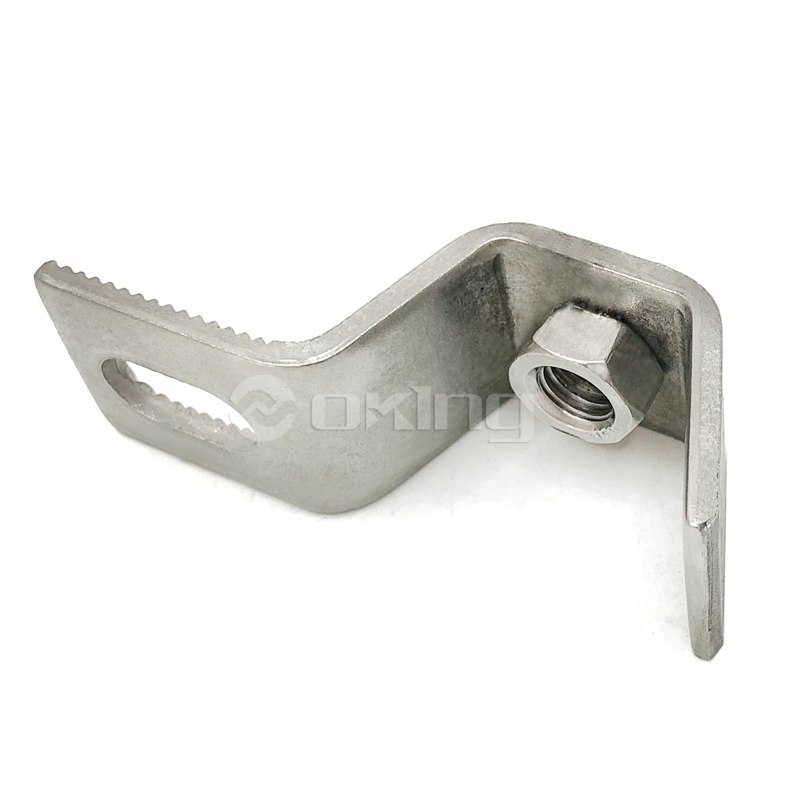

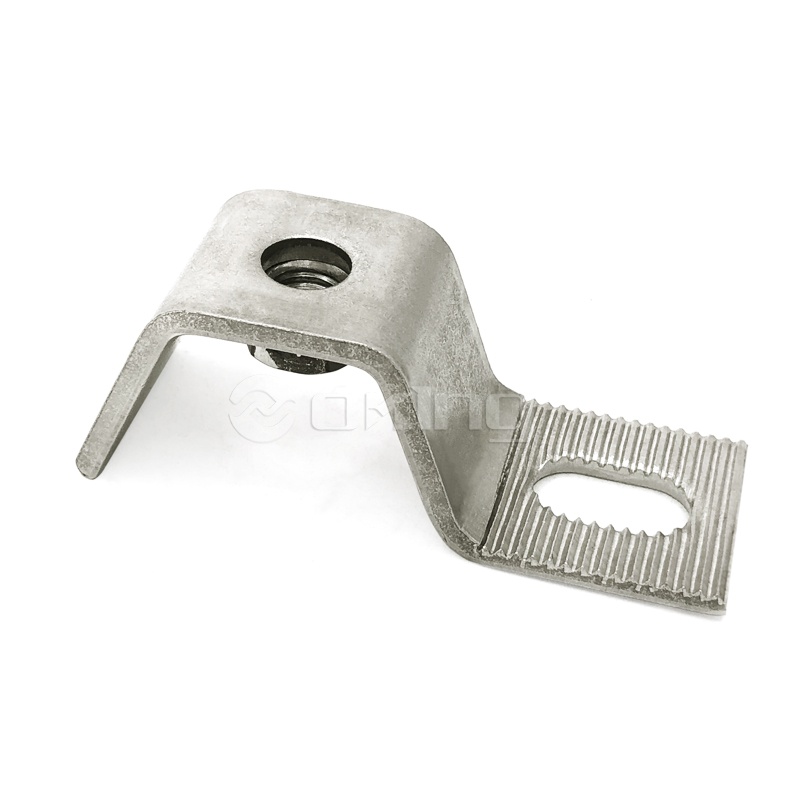

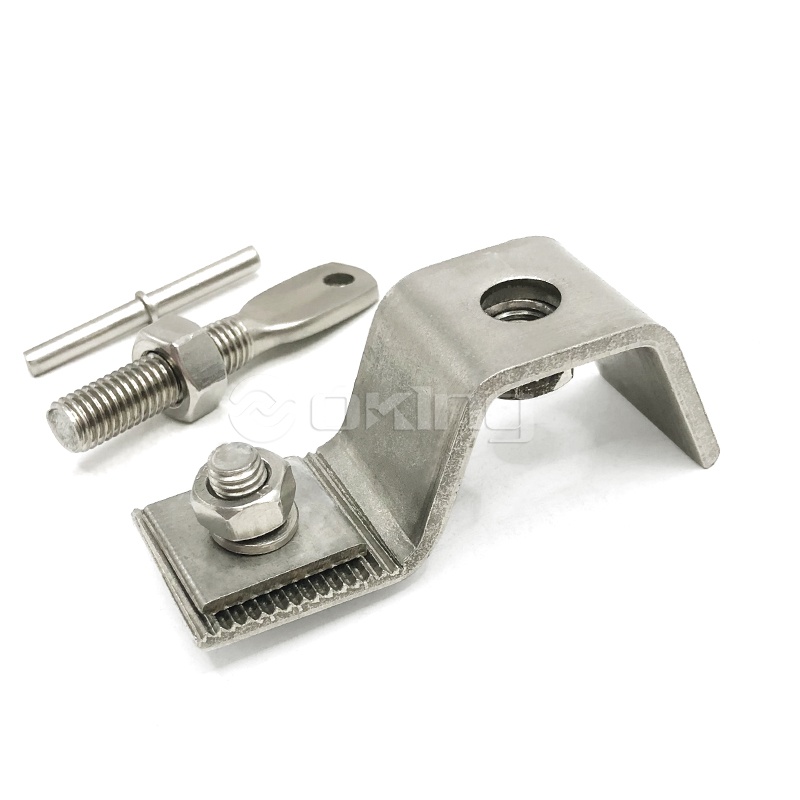

Support AZZ03 Z avec écrou riveté pour système de fixation de pierre

●Détails techniques

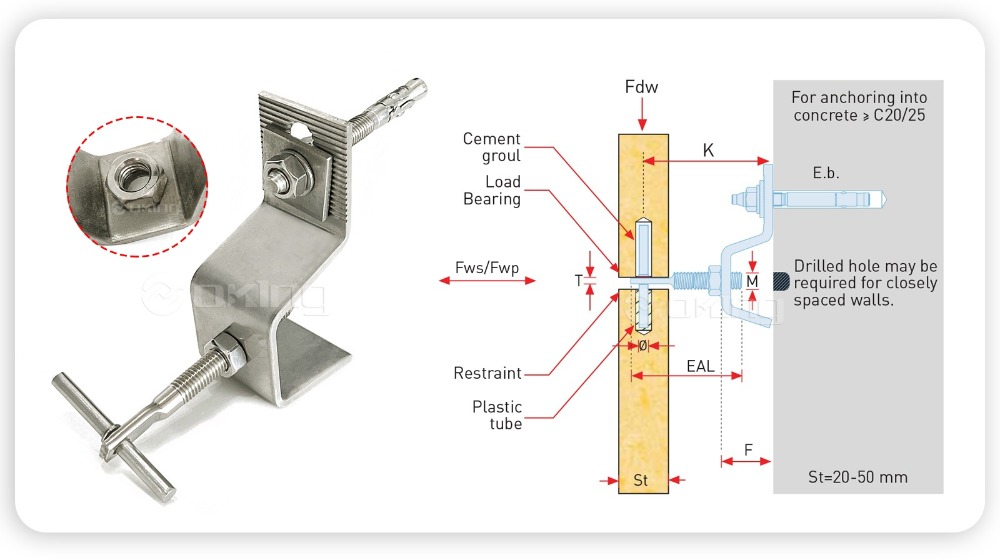

Code produit	Projection	Min. Projection	Max. Projection	Mort Charger	Forimage Taille	Vent- Pression	Vent- Aspiration	Extension Taille du boulon	Épingle Diamètre	Adj. Bras Taille métrique	Adj. Bras Épaisseur plate	Adj. Bras Longueur
Code produit	K (mm)	K - (mm)	K (mm)	Fdw (N)	F (mm)	Fwp (N)	Fws (N)	E.b. (mm)	ф (mm)	M (mm)	T (mm)	EAL(mm)
AZZ03-452	45	40	60	200	10	312	219	M8x80	5	M10	3.5	60
AZZ03-552	55	50	70		20							60
AZZ03-752	75	60	90		40							70
AZZ03-952	95	80	110		60							70
AZZ03-553	55	45	70	300	20	468	328	M8x80	5	M10	3.5	60
AZZ03-753	75	60	90		40							60
AZZ03-953	85	70	100		60							60
AZZ03-1153	95	80	110		80							60
AZZ03-554	55	45	70	400	10	624	437	M8x80	5	M12	4.5	70
AZ0Z3-754	75	60	90		20							80
AZZ03- 954	95	80	110		40							80
AZZ03-1154	115	100	130		60							80
AZZ03-755	75	60	90	500	20	780	546	M8x80	5	M12	4.5	80
AZZ03-955	95	80	110		40							80
AZZ03-1155	115	100	130		60							80
AZZ03-1355	135	120	150		80							80

Angle en inox 201 304 316 pour fixation parement en marbre
Projections entre 45 et 135 mm
Charges jusqu'à 800N

Convient aux joints horizontaux et verticaux

Épaisseurs de pierre 20-50 mm

Fixé aux murs porteurs avec des boulons à expansion et aux profilés avec des vis de réglage
Matériau : 1.4571/1.4404/1.4401 (A4/AISI 316) ou 1.4301 (A2/AISI 304)

● Description du code produit
AZZ03 - 45 2 A
AZZ03 : Tapez

45 : Projection (mm)

2 : Charge morte (x10 Kg)

R : Forme

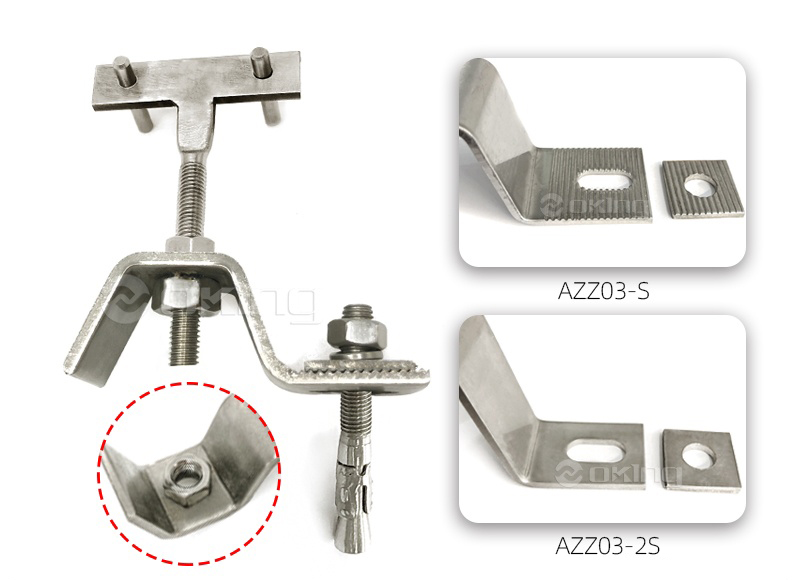

AZZ03-S
Tapez with riveted nut. Serrated with serrated washer.
AZZ03-2S

Tapez with riveted nut. Without serrationwith plain washer.

●Installation

Installation aux joints horizontaux Installation aux joints verticaux

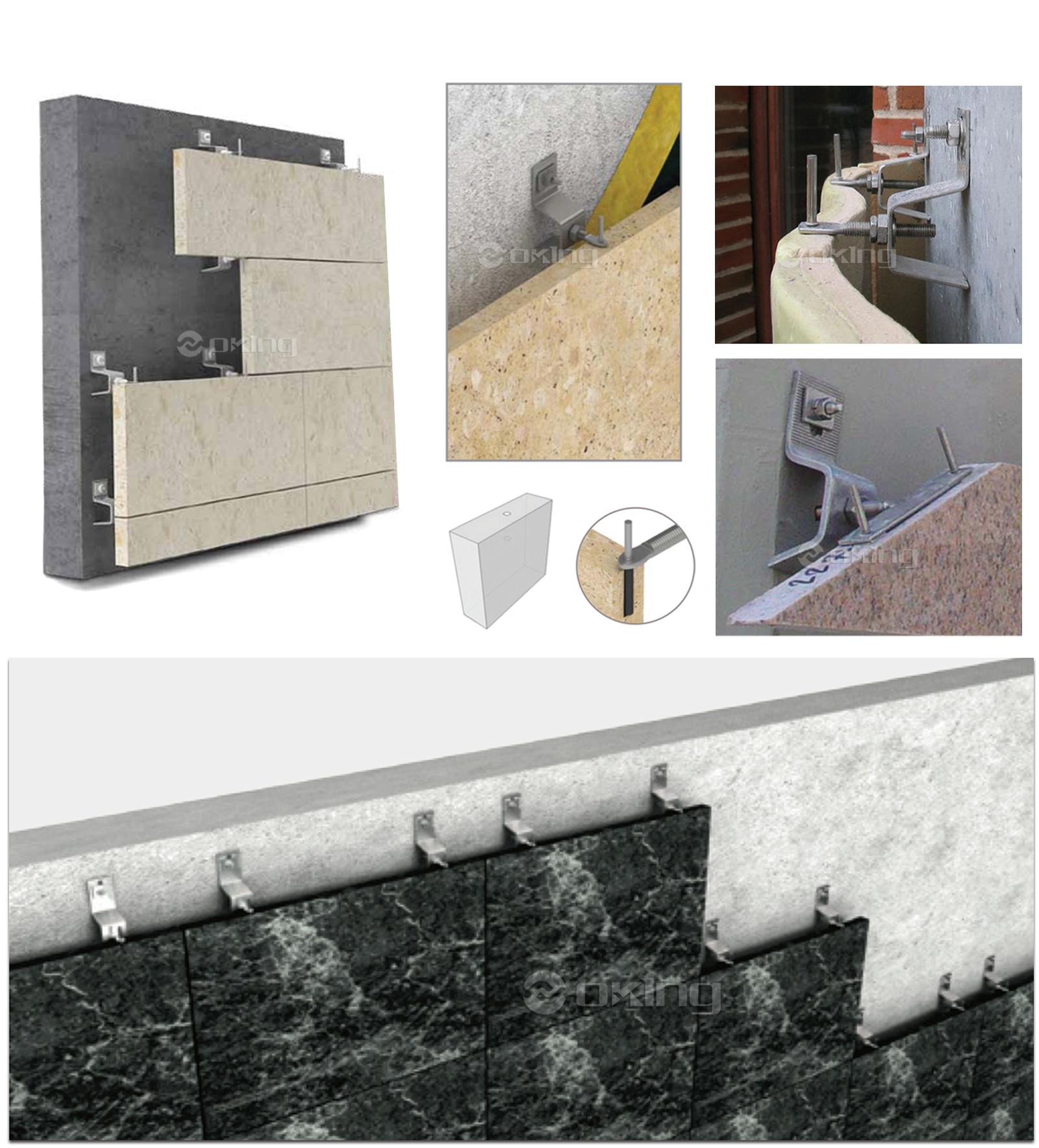

●Application

Exemples d'application pour les boulons d'ancrageLes chevilles sont fixées sur les murs porteurs à l'aide de boulons à expansion.

Pour fixer des ancrages sur des murs isolés, il faut d'abord couper l'isolation. Après la fixation, la pièce d'isolation découpée doit être réinsérée et les pièces d'isolation doivent être scellées afin de réduire les ponts thermiques.

Quincaillerie de parement en pierre

Support Z de fixation de revêtement en pierre AZZ03 avec écrou riveté

Conception d'écrou riveté intégré | Géométrie du profil Z | Support en pierre lourde

✦

AZZ03 Support Z

Avec écrou riveté · Pré-assemblé

◈

Le support Z de fixation pour revêtement en pierre AZZ03 avec écrou riveté est un composant de support pré-assemblé spécialement conçu pour les systèmes de revêtement en pierre lourds. La géométrie du profil Z offre une capacité de montage décalée, permettant aux panneaux de pierre d'être positionnés à une distance contrôlée du substrat du bâtiment. L'écrou riveté intégré est installé en usine sur le support, éliminant ainsi le besoin de placer l'écrou séparément lors de l'installation et réduisant le temps d'assemblage sur site. L'écrou riveté fournit une connexion filetée imperdable pour les boulons de fixation du panneau, garantissant une application constante du couple et empêchant la rotation de l'écrou pendant le serrage. Fabriqué en acier inoxydable AISI 304 ou 316L, le support offre une résistance totale à la corrosion pour les applications intérieures et extérieures. La forme en Z intègre une âme de renfort qui résiste aux forces de flexion et de torsion dues aux charges de vent et aux charges mortes des panneaux. Le support est disponible avec différentes longueurs de pieds et épaisseurs de matériaux pour répondre aux exigences spécifiques du projet.

Avantages essentiels

Écrou riveté intégré L'écrou installé en usine élimine le placement séparé de l'écrou lors de l'installation. Réduit le temps d’assemblage sur site et garantit une application constante du couple.

Sécurité des threads captifs L'écrou riveté empêche la rotation lors du serrage des boulons. Maintient la charge de serrage sous les vibrations et les cycles thermiques sans se desserrer.

Capacité en pierre lourde Le profil Z renforcé supporte les panneaux de pierre jusqu'à 18 kN par support. La conception sans gousset permet un profil compact tout en conservant la résistance.

Pré-assemblé delivery Support et écrou fournis en une seule unité. Réduit la manipulation des composants et élimine le risque de perte de fixations sur site.

Caractéristiques du produit

◈ Type de profil Profil Z avec âme renforcée

◈ Taille de l'écrou riveté M6 · M8 · M10 · M12 (tailles personnalisées disponibles)

◈ Épaisseur du matériau 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm

◈ Longueur de jambe 80 · 100 · 120 · 150 · 200 mm (égal ou inégal)

◈ Qualité inoxydable AISI 304 · AISI 316L

◈ Finition superficielle Satiné · Poli · Microbillé · Décapé

Référence de capacité de charge

Écrou riveté M8 (support 4 mm)

8,5 kN

Écrou riveté M10 (support 5 mm)

14,0 kN

Écrou riveté M12 (support 6 mm)

18,5 kN

Écrou riveté M10 (316L, 5 mm)

15,5 kN

Scénarios d'application

Façades d'immeubles de grande hauteur avec panneaux de revêtement en marbre, granit ou pierre calcaire

Systèmes d'écran pare-pluie ventilés nécessitant un montage décalé pour les cavités isolantes

Bâtiments commerciaux et institutionnels avec placage de pierre naturelle

Projets de rénovation où le revêtement en pierre existant est remplacé ou amélioré

Architecture côtière nécessitant une protection anticorrosion en inox 316L

◊

Application de revêtement en pierre

Marbre · Granit · Calcaire

Notes d'installation et d'ingénierie

Couple d'écrou riveté Couple maximum pour écrou riveté : M8 18 Nm, M10 35 Nm, M12 55 Nm. Ne dépassez pas le couple spécifié pour éviter la rotation de l'écrou ou le dénudage du filetage.

Interface substrat Fixation du support sur un substrat en béton ou en acier à l'aide de chevilles à expansion ou de boulons traversants. Résistance minimale du support C20/25 pour les applications en béton.

Fixation du panneau Panneau en pierre fixé par l'écrou riveté à l'aide de boulons en acier inoxydable. Appliquez un composé anti-grippage pour éviter le grippage des filetages en acier inoxydable.

Hébergement thermal Les trous oblongs dans le pied du support permettent un mouvement de ±6 mm dans chaque direction. Pour les panneaux dépassant 1800 mm, joints de mouvement supplémentaires requis.

Questions fréquemment posées

▸ Quel est l'avantage de l'écrou riveté par rapport à un écrou et une rondelle standards ?

L'écrou riveté est fixé de manière permanente au support, éliminant ainsi le besoin de placer l'écrou séparément lors de l'installation. Cela empêche l'écrou de tourner ou de tomber pendant le serrage du boulon, garantissant ainsi une application constante du couple. La connexion rivetée fournit également un point d’ancrage plus sûr qui résiste au desserrage induit par les vibrations au fil du temps. Pour les systèmes de revêtement en pierre, cela se traduit par une sécurité améliorée des panneaux à long terme et une réduction des besoins de maintenance.

▸ Comment l'écrou riveté est-il installé sur le support ?

L'écrou riveté est installé en usine à l'aide d'un procédé de rivetage hydraulique. Le corps de l'écrou est inséré dans un trou percé avec précision dans le support et déformé sous pression contrôlée pour créer un verrouillage mécanique permanent. Ce processus est effectué dans les installations de production de Jiangsu Aozheng Metal Products Co., Ltd., garantissant une qualité et un alignement constants. Aucun rivetage sur site n'est requis.

▸ Quels poids de panneaux de pierre l’AZZ03 peut-il supporter ?

L'AZZ03 prend en charge des panneaux de pierre jusqu'à 18 kN par support en fonction de la taille des écrous rivetés et de l'épaisseur du matériau. Pour un panneau de granit typique de 1 200 x 600 x 30 mm pesant environ 60 kg, quatre supports M10 offrent un facteur de sécurité supérieur à 5,0. Jiangsu Aozheng Metal Products Co., Ltd. fournit des calculs structurels et des certificats de charge pour chaque spécification de projet. La société a fourni des supports AZZ03 pour des projets de façades en pierre aux États-Unis, en Allemagne, en Australie, au Canada et au Moyen-Orient.

▸ Le support peut-il être utilisé avec des orientations de panneaux de pierre verticales et horizontales ?

Oui. Le profil Z offre un support dans les deux orientations. Pour les panneaux verticaux, le support est monté directement sur le substrat. Pour les panneaux horizontaux, le support peut être pivoté de 90 degrés ou utilisé avec des angles de support supplémentaires. La position de l'écrou riveté peut être personnalisée pour s'adapter à différents emplacements de trous de panneau. Jiangsu Aozheng Metal Products Co., Ltd. offre une assistance technique pour optimiser la configuration des supports pour des configurations de panneaux spécifiques.
