Achat de systèmes de revêtement de façade : paramètres clés à inclure dans les documents d'appel d'offres

La présélection d'un fournisseur de systèmes de revêtement de façade sans demande de devis complète est le raccourci le plus coûteux en matière d'approvisionnement en façade. Dans le cadre d'un projet commercial côtier, un entrepreneur a comparé trois devis presque identiques pour des supports de revêtement en pierre naturelle et a choisi le prix le plus bas ; les pièces sont arrivées en acier zingué au lieu de la qualité inoxydable 304 indiquée dans les dessins structurels, et des taches de rouille sont apparues au bout de six ans. Jiangsu Aozheng Metal Products Co., Ltd., un fabricant de canaux d'ancrage coulés, de supports de support de bardage, d'ancrages en contre-dépouille et d'accessoires de fixation en béton préfabriqué, voit ce modèle se répéter chaque fois qu'une demande de prix omet des paramètres techniques. Cet article définit les points de mesure qui appartiennent à chaque appel d'offres de système de revêtement de façade, depuis les valeurs de charge et les qualités de matériaux jusqu'aux tolérances d'ajustement et aux exigences de documentation.

La RFQ convertit les exigences du projet en obligations du fournisseur

Une demande de prix constitue la référence contractuelle technique d'un ensemble de revêtements. Chaque paramètre que vous omettez est une décision que votre fournisseur prendra pour vous, généralement dans le sens d'une réduction des coûts de fabrication.

Les services de fabrication ne peuvent produire que ce que définit le document de devis. Si la demande de prix n'indique pas de qualité d'acier inoxydable, le fournisseur fixera le prix de la qualité qui remporte la commande, et non de la qualité dont le bâtiment a besoin. La même logique s'applique à la géométrie des supports, à l'épaisseur du revêtement, aux rapports de test et à l'emballage.

• Charges structurelles et résistances requises
• Qualité des matériaux et système de protection de surface
• Géométrie, plage de réglage et dimensions de l'interface
• État du support et méthode d'installation
• Obligations de documentation, de tests et de traçabilité

Paramètres structurels et de charge

Les valeurs de charge doivent être écrites sous forme de nombres avec unités, et non sous forme de descriptions qualitatives telles que lourde ou standard. La demande de prix doit indiquer quelle résistance est demandée : résistance caractéristique ou résistance de conception, et sous quel facteur de sécurité.

La charge morte comprend le poids complet du panneau, le poids propre du support et toute accumulation d'isolation derrière le revêtement. La charge du vent, qui est souvent la charge déterminante sur les façades de grande hauteur, doit être exprimée sous forme de pression ou de succion en kilopascals pour chaque zone de façade. Les exigences en matière de mouvements sismiques et thermiques déterminent si le système de support nécessite des trous oblongs ou des connexions coulissantes. Les limites de flèche, souvent exprimées en fraction de la portée telle que L/200, protègent la géométrie des joints des panneaux.

Support d'angle réglable en L en acier inoxydable pour systèmes de revêtement Support réglable sur 3 axes de précision pour façades ventilées, disponible en AISI 304 ou 316L, résistant à une charge jusqu'à 12 kN, compense les irrégularités du support et les mouvements thermiques. Voir le produit →

Qualité du matériau et protection de la surface

La qualité du matériau est un engagement de durabilité. Reporter cette décision après l'étape de l'appel d'offres garantit presque la substitution, car la pression sur les prix pousse le fournisseur vers l'alliage ou le revêtement le moins cher qui satisfait toujours aux termes écrits.

Les nuances d'acier inoxydable 304 et 316 sont les deux choix les plus courants pour les supports de revêtement de façade et les canaux d'ancrage. Le grade 316 ajoute du molybdène, ce qui améliore la résistance au chlorure et en fait la valeur par défaut pour les environnements côtiers et de sel de déglaçage. L'acier galvanisé à chaud (HDG) porte généralement un revêtement de zinc de 70 à 85 micromètres et convient aux projets industriels ou intérieurs à faible humidité. Les pièces électrozinguées zinguées sont principalement destinées à des conditions intérieures ou temporairement protégées et rouillent rapidement lors des cycles d'humidité des façades.

La sélection des matériaux doit être vérifiée par rapport à la zone d'exposition avant que l'enveloppe ne soit soumise. Un pratique guide de choix des supports de bardage en acier inoxydable traduit les conditions d'exposition en décisions de qualité et en contrôles de charge.

Géométrie, plage de réglage et dimensions de l'interface

La géométrie décide si un support peut être installé. La plage de réglage détermine s'il peut être aligné sur place.

L'épaisseur du panneau contrôle la largeur de la fente ou la profondeur de saignée du support. Les panneaux en pierre naturelle de 20 à 30 millimètres, les carreaux de céramique de 10 à 18 millimètres et les panneaux composites en aluminium de 3 à 6 millimètres nécessitent chacun une plage de préhension différente. La demande de prix doit également indiquer la longueur du pied du support, le pas de la fente et la compatibilité des pièces filetées avec le canal d'ancrage ou le boulon en T sélectionné. Les positions de coulée ne sont jamais parfaites, alors spécifiez la plage de réglage requise dans les axes vertical et horizontal en millimètres, et confirmez si le support le fournit à travers des trous oblongs ou des inserts filetés.

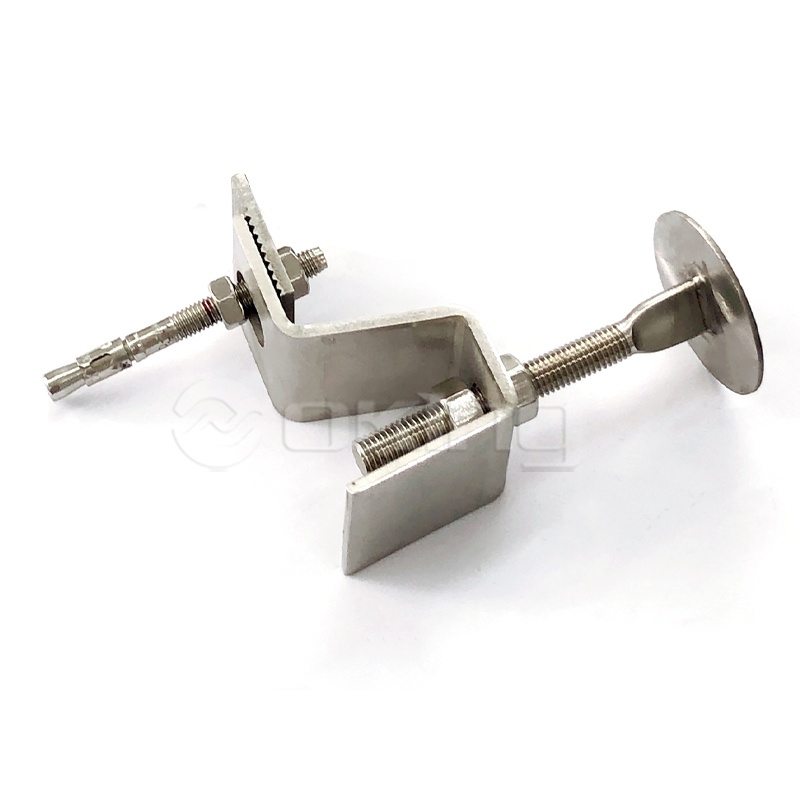

Ancrage Z en acier inoxydable pour systèmes de murs-rideaux en pierre Les supports emboîtables en forme de Z assurent une fixation sécurisée des revêtements en pierre et en carrelage, résistant aux charges de vent et aux forces sismiques. Convient aux substrats irréguliers nécessitant un ajustement sur le terrain. Voir le produit →

État du substrat et méthode d'installation

Les systèmes de fixation coulés et post-installés répondent à différentes questions structurelles. La demande de prix doit indiquer quel système prend en compte la conception, car le remplacement de l'un par l'autre modifie le comportement de la charge, les distances aux bords et la séquence d'installation.

Les canaux d'ancrage coulés sont noyés dans le béton avant le coulage et constituent la solution privilégiée pour les façades en pierre lourde, en terre cuite et en béton préfabriqué. Les ancrages d'expansion, de contre-dépouille et chimiques post-installés sont ajoutés ultérieurement ; les ancrages en contre-dépouille sont le choix habituel pour le béton fissuré et les zones sismiques. La demande de prix doit indiquer la classe de résistance du béton, par exemple C25/30, l'épaisseur des éléments, les distances aux bords et d'espacement, ainsi que la catégorie de performance requise pour le béton fissuré ou non fissuré.

• Qualité du béton et épaisseur minimale des éléments
• Distance du bord et espacement des ancrages
• Classement du béton fissuré ou non fissuré
• Méthode de forage et équipement autorisé
• Catégorie de performance incendie ou sismique

Canal d'ancrage coulé galvanisé à chaud Canal encastré pour façades lourdes, disponible en profilés laminés à chaud et à froid avec différentes tailles et capacités de charge. Convient au béton fissuré et aux régions sismiques, offrant un ancrage réglable. Voir le produit →

La sélection du canal dépend du type de profil, du matériau et de la géométrie d'ancrage. Conseils sur comment choisir un canal d'ancrage coulé couvre les différences entre les laminés à chaud et les laminés à froid et les critères de sélection qui appartiennent à votre demande de prix.

Exigences de conformité, de documentation et de livraison

Une offre sans certificats de matériaux ni rapports de test est un prix et non une proposition. La demande de prix doit répertorier les documents prouvant que le produit se comportera comme indiqué et faire de leur livraison une condition d'acceptation.

La traçabilité relie le lot livré à sa date de production et à son historique matière. Sans cela, un ancrage défaillant ne peut pas être identifié ou inspecté alors que la façade est encore en service.

1. Certificats de matériaux pour chaque qualité utilisée dans le support ou le canal
2. Rapport d'essai de charge ou de calcul statique avec facteurs de sécurité définis
3. Rapport de contrôle dimensionnel confirmant les tolérances indiquées
4. Vérification de l’épaisseur du revêtement ou du traitement de surface
5. Emballage, marquage et incoterms pour la livraison à l'export

Un appel d'offres complet est l'instrument de contrôle qualité le moins cher pour un projet de façade. Il convertit une idée architecturale en obligations exécutoires du fournisseur et empêche les substitutions de matériaux et de géométries qui provoquent la plupart des défaillances de revêtement.

Foire aux questions sur l'approvisionnement en systèmes de revêtement de façade

Quels paramètres manquent le plus souvent dans les appels d’offres pour les revêtements de façade ?

La qualité du matériau et la tolérance d'ajustement sont les deux omissions les plus courantes. De nombreuses demandes d'offres mentionnent un type de support mais pas la qualité de l'acier inoxydable ou la plage de réglage autorisée sur site, laissant les fournisseurs libres de proposer des pièces moins chères à fabriquer au lieu de pièces correspondant à la structure.

La demande de prix devrait-elle spécifier une nuance d'acier inoxydable pour chaque support de revêtement ?

Chaque support nécessite un choix de matériau défini, mais la réponse n'est pas toujours l'acier inoxydable. Les supports galvanisés à chaud peuvent être techniquement adéquats dans des conditions intérieures sèches, tandis que les façades côtières et industrielles nécessitent normalement de l'acier inoxydable 304 ou 316. La demande de prix doit indiquer explicitement la qualité afin que tous les devis soient comparés sur la même base.

Comment un acheteur peut-il vérifier les données de chargement fournies par un fournisseur ?

Demandez la base des valeurs déclarées. Une réponse fiable à un appel d'offres comprend un rapport de test, une note de calcul ou la norme selon laquelle le produit a été testé, et elle distingue clairement les valeurs caractéristiques de la résistance de conception. Si un fournisseur ne peut pas fournir cette preuve, traitez la valeur de charge indiquée comme non vérifiée.

Que doit inclure une demande d'offre pour des canaux d'ancrage coulés ?

Le type de profil (laminé à chaud ou à froid), la qualité du matériau, la longueur du canal, les détails d'ancrage, la taille des boulons en T compatibles, la direction de la charge et les distances entre les bords, la classe de résistance du béton et la protection contre la corrosion. Ensemble, ces paramètres déterminent si le canal peut être installé et ancré avec la résistance attendue par la conception.
