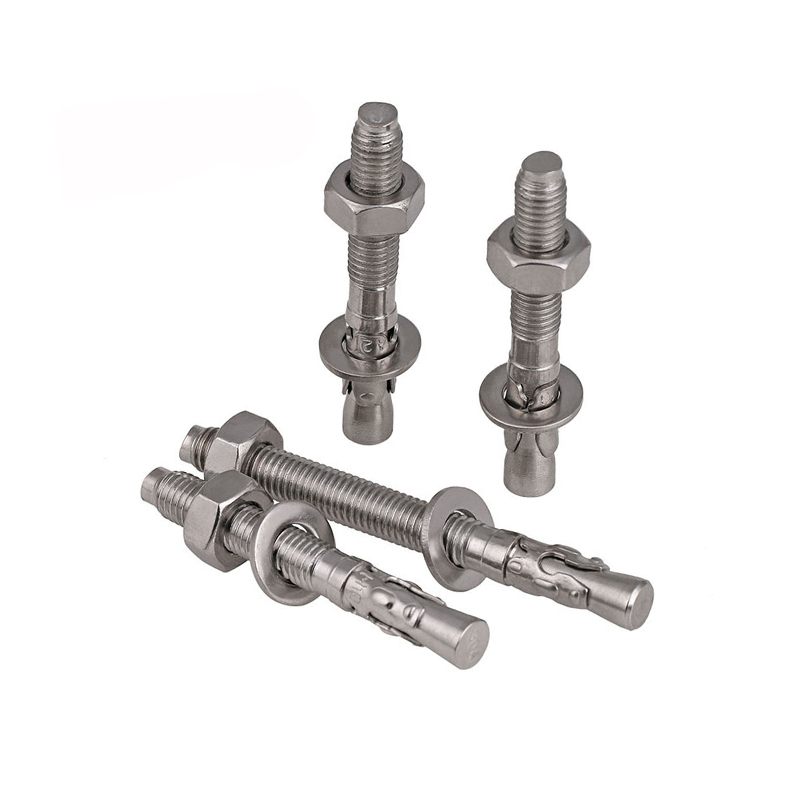

Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin
Boulon d'ancrage en coin

Boulon d'ancrage en coin

Un boulon d'ancrage à coin est un composant important spécialement utilisé pour les opérations de coin et de renforcement. Il est souvent utilisé pour sécuriser et soutenir diverses parties des voitures. Les ancrages de maintenance automobile sont fabriqués à partir de matériaux à haute résistance et peuvent résister à des forces de traction et de cisaillement importantes pour garantir des opérations de maintenance efficaces. Sa conception tient généralement compte de la particularité de la structure de la voiture et de la commodité des opérations de maintenance, rendant le processus d'installation et de démontage simple et rapide. Dans l'entretien automobile, les boulons d'ancrage ont un large éventail d'applications et peuvent être utilisés pour fixer des pièces clés telles que les moteurs, les systèmes de suspension et les structures de carrosserie.
Obtenir un devis
Précédent：Ancre de coin en acier inoxydableSuivant：Pas de produit suivant
  • paramètre
  • Contactez-nous

  • Taille L(mm) D(mm) S(mm) M(mm) Mors de poinçon
    M6*50 50 6 M6*12*1.6 10 6
    M6*60 60 6 M6*12*1.6 10 6
    M6*75 75 6 M6*12*1.6 10 6
    M6*100 100 6 M6*12*1.6 10 6
    M8*60 60 8 M8*16*1.6 13 8
    M8*70 70 8 M8*16*1.6 13 8
    M8*75 75 8 M8*16*1.6 13 8
    M8*80 80 8 M8*16*1.6 13 8
    M8*90 90 8 M8*16*1.6 13 8
    M8*100 100 8 M8*16*1.6 13 8
    M8*115 115 8 M8*16*1.6 13 8
    M10*70 70 10 M10*20*2 17 10
    M10*75 75 10 M10*20*2 17 10
    M10*80 80 10 M10*20*2 17 10
    M10*90 90 10 M10*20*2 17 10
    M10*100 100 10 M10*20*2 17 10
    M10*120 120 10 M10*20*2 17 10
    M12*75 75 12 M12*24*2.5 19 12
    M12*100 100 12 M12*24*2.5 19 12
    M12*110 110 12 M12*24*2.5 19 12
    M12*115 115 12 M12*24*2.5 19 12
    M12*120 120 12 M12*24*2.5 19 12
    M12*140 140 12 M12*24*2.5 19 12
    M12*150 150 12 M12*24*2.5 19 12
    M16*100 100 16 M16*30*3 24 16
    M16*120 120 16 M16*30*3 24 16
    M16*140 140 16 M16*30*3 24 16
    M16*150 150 16 M16*30*3 24 16
    Quincaillerie d'ancrage mécanique
    Boulon d'ancrage en coin
    Ancrage à expansion robuste | Fixation du béton et de la maçonnerie | Charge nominale 5-35 kN
    AISI 304 / 316L / Acier au carbone Filetage M6-M20 Charge jusqu'à 35 kN Béton C20/25
    ◈

    Le boulon d'ancrage Wedge est un ancrage à expansion mécanique haute performance conçu pour une fixation robuste dans les substrats en béton, en maçonnerie solide et en pierre naturelle. L'ancre comporte un goujon fileté avec une section d'expansion en forme de cône à l'extrémité. Une fois serré, le cône tire un manchon d'expansion fendu vers l'extérieur, créant un verrouillage mécanique positif dans le matériau de base. Ce mécanisme d'expansion offre une résistance à l'arrachement et une capacité de cisaillement exceptionnelles, ce qui le rend adapté aux applications structurelles nécessitant un transfert de charge élevé. Fabriquée en acier inoxydable, l'ancrage à coin offre une résistance à la corrosion pour les applications intérieures et extérieures, avec une qualité 316L disponible pour les environnements agressifs. L'ancre est installée dans un trou pré-percé et réglée à l'aide d'outils dynamométriques standard, avec des indicateurs visuels de profondeur pour vérifier l'encastrement correct. Les ancrages à coin sont largement utilisés dans la construction pour fixer des supports de façade, des colonnes en acier, des machines et des connexions structurelles lorsqu'un ancrage fiable et amovible est requis.

    ✦
    Boulon d'ancrage en coin
    Fixation par expansion · Béton
    Avantages essentiels
    Verrouillage mécanique positif Le manchon d'expansion se verrouille solidement dans le matériau de base, créant une connexion ajustée qui résiste aux forces d'arrachement et de cisaillement dans les applications structurelles.
    Capacité de charge élevée Charge nominale de 5 kN à 35 kN selon la taille et le substrat. Convient aux supports de façade lourds, aux colonnes en acier et au montage d'équipements.
    Contrôle de couple fiable Le marquage visuel de la profondeur et le réglage contrôlé du couple garantissent un encastrement et une capacité de charge cohérents dans toutes les installations.
    Durabilité à la corrosion Disponible en acier au carbone AISI 304, 316L et galvanisé à chaud pour diverses conditions d'exposition environnementale.
    Spécifications du produit
    ◈ Taille du fil M6 · M8 · M10 · M12 · M16 · M20 Filetage métrique grossier
    ◈ Profondeur d'encastrement 25 · 30 · 40 · 50 · 65 · 80 mm Profondeur du trou 10 mm
    ◈ Qualités de matériaux AISI 304 · AISI 316L · Acier au carbone (HDG) EN 10088 / ASTM A193
    ◈ Capacité d'extraction 5 · 8 · 12 · 18 · 25 · 35kN Béton C20/25
    ◈ Couple de réglage 10 · 20 · 35 · 50 · 80 · 120 Nm Dépend de la taille
    ◈ Diamètre du trou de perçage 6 · 8 · 10 · 12 · 16 · 20mm Tolérance de 0,5 mm
    Référence de capacité de charge
    Ancrage à cale M8 (béton C20/25)
    8,0 kN
    Ancrage à cale M10 (béton C20/25)
    12,0 kN
    Ancrage à cale M12 (béton C25/30)
    18,0 kN
    Ancrage à cale M16 (béton C30/37)
    25,0 kN
    Ancrage à cale M20 (béton C30/37)
    35,0 kN
    Scénarios d'application
    ◊
    Applications d'ancrage
    Béton · Maçonnerie · Pierre
    ◆ Support de façade et ancrage pour mur-rideau fixés sur des structures en béton et en maçonnerie
    ◆ Ancrage de plaques de base de colonnes en acier et d'équipements lourds
    ◆ Fixation de ponts et de barrières routières là où des performances sismiques sont requises
    ◆ Montage de machines industrielles et d'équipements de transformation
    ◆ Support de tuyauterie et ancrage de chemins de câbles dans les bâtiments commerciaux et industriels
    Notes d'installation et d'ingénierie
    Préparation du trou Percez un trou selon les spécifications exactes du diamètre. Utilisez un marteau perforateur pour le béton, rotatif pour la maçonnerie. Nettoyer soigneusement le trou à l'aide d'une brosse et d'air comprimé. Le dépoussiérage est essentiel pour la capacité de charge.
    Profondeur d'encastrement Encastrement minimum pour pleine charge : M8 30 mm, M10 40 mm, M12 50 mm, M16 65 mm. Marquez la profondeur sur le foret. Vérifiez avec une jauge de profondeur lors de l'installation.
    Application de couple Utilisez une clé dynamométrique calibrée. Appliquez le couple en un seul mouvement continu. Aucun re-serrage requis. Un serrage excessif peut fendre le béton ou dénuder les filetages.
    Distance au bord Distance minimale du bord 5x diamètre de l'ancrage. Pour les ancrages près des bords, réduisez la capacité selon les calculs EOTA. Utilisez un renfort supplémentaire en cas de restriction.
    Questions fréquemment posées
    ◈ En quoi une ancre à coin diffère-t-elle d'une ancre à encastrer ou d'une ancre à manchon ?
    Une ancre en coin utilise une section d'expansion en forme de cône qui tire un manchon fendu vers l'extérieur lorsque l'écrou est serré, créant ainsi un verrouillage mécanique positif dans le substrat. Les ancrages encastrés sont filetés intérieurement et réglés à l'aide d'un outil de pose, adapté aux applications aériennes. Les ancrages à manchon ont un manchon tubulaire qui s'étend sur une plus grande surface mais avec une capacité de charge inférieure. Les ancrages à coin offrent la capacité de charge la plus élevée et constituent le choix privilégié pour les applications structurelles nécessitant une résistance à l'arrachement maximale.
    ◈ Quels types de substrats conviennent aux ancrages à coin ?
    Les ancrages à coin conviennent au béton plein (C20/25 ou supérieur), à la maçonnerie pleine et à la pierre naturelle. Ils ne sont pas recommandés pour les surfaces en parpaings creux, en béton léger ou en plâtre. Pour les substrats creux, les ancrages à manchon ou les ancrages chimiques sont préférés. Jiangsu Aozheng Metal Products Co., Ltd. fournit des conseils spécifiques au substrat et des calculs de charge pour chaque application de projet.
    ◈ Les ancrages à coin peuvent-ils être utilisés dans des applications sismiques ?
    Oui. Les ancrages à coin sont disponibles avec une certification sismique selon ICC-ES AC193 et ​​AC308. Les ancrages parasismiques comportent des éléments de conception supplémentaires, notamment une profondeur d'ancrage étendue et une géométrie d'expansion améliorée. Jiangsu Aozheng Metal Products Co., Ltd. fournit des ancrages à coin résistants aux séismes avec une documentation de test complète pour les projets dans les régions sujettes aux tremblements de terre. La capacité de production annuelle dépasse 2 000 tonnes de matériaux de construction pour répondre à la demande mondiale.
    ◈ Quelle est la capacité de charge maximale d’une ancre à coin dans le béton ?
    La capacité d'arrachement maximale des ancrages à coin varie de 5 kN (M6) à 35 kN (M20) dans le béton C20/25. Dans le béton à plus haute résistance (C30/37), les capacités augmentent d'environ 15 à 20 %. La capacité de cisaillement représente généralement 60 à 70 % de la capacité d’arrachement. Jiangsu Aozheng Metal Products Co., Ltd. fournit des calculs structurels et des certificats de charge pour chaque projet. La société a fourni des ancrages à coin pour des projets aux États-Unis, en Allemagne, en Australie, au Canada et au Moyen-Orient.
    Conforme à la norme EN 1992-4 ◈ ISO 9001:2015 ◈ ICC-ES AC193 Sismique ◈ 2 000 tonnes annuelles ◈ Exporté dans 40 pays

    Boulons d'ancrage
    Il existe de nombreux types de boulons à expansion disponibles pour fixer des ancrages sur différents types de murs. Les boulons d'expansion sont tous testés pour répondre aux critères de performance en matière de force d'arrachement et de force de cisaillement.
