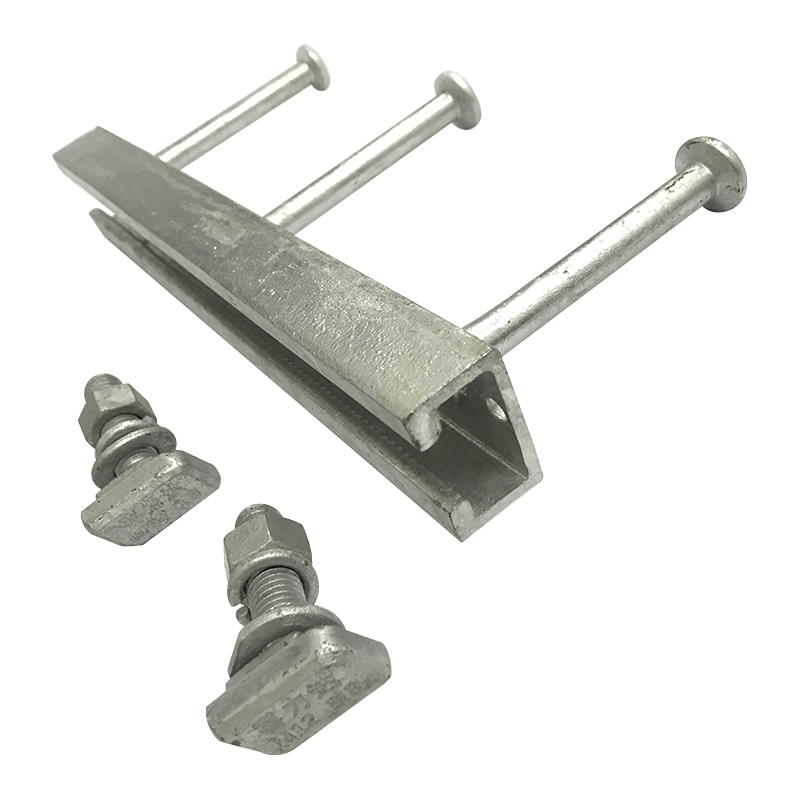

Canal d'ancrage à chaud

Le canal d'ancrage à chaud est un matériau en acier important largement utilisé dans les bâtiments, les ponts, les routes et autres structures de génie civil. Il est produit par un processus de laminage à chaud et présente une résistance élevée, une ténacité élevée et une bonne résistance à la fatigue. Il peut résister et disperser efficacement la tension et la pression dans la structure. L'acier du canal d'ancrage laminé à chaud a une forme transversale unique et est conçu avec une rainure d'ancrage spéciale pour faciliter une intégration étroite avec le béton ou d'autres matériaux structurels et fournir des effets d'ancrage fiables. Il possède des propriétés mécaniques et des performances de construction pratiques.

Obtenir un devis

Précédent：Canal d'ancrage de soudage Suivant：Rouleau froid coulé dans l'ancre

paramètre
Contactez-nous

Vajeeurs d'identification
Profil		72/48	72/49	55/42	52/34	54/33	50/30P	49/30	40/22P	40/25	38/17	HTA-CE 28/15
Tapez		laminé à chaud	laminé à froid	laminé à chaud	laminé à chaud	laminé à froid	laminé à chaud	laminé à froid	laminé à chaud	laminé à froid	laminé à froid	laminé à froid
Géométrie Canaux HALFEN HTA-CE
Attention : respecter la hauteur d'installation h _inst

M.atériel	Acier
	A4
	HCR
Boulons		72/48	72/48	50/30	50/30	50/30	50/30	50/30	40/22	40/22	38/17	HS 28/15
Sujets		M20 - M30	M20 - M30	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10-M16	M10-M16	M10-M16	M6-M12
S _SIb [mm]		129	129	109	88	88	98	81	79	65	52	42
Profil load capacity
N _{Rd, s, je} [kN]		55.6	55.6	44.4	36.1	30.6	21.7	17.2	19.4	11.1	10.0	5.0
V _{Rd, s, je} [kN]		72.2	55.6	57.8	39.7	30.6	22.4	17.2	19.4	11.1	10.0	5.0
M _Rd,s,flex [Nom]	Acier	7472	-	5606	2933	2595	2437	1455	1208	956	504	276
M _Rd,s,flex [Nom]	NR	7630	7493	-	2996	2595	2743	1485	1358	931	516	282
Géométrie
h _inst [mm]①②		(191)	(193)	182 (185)	162 (164)	161 (164)	112 (161)	103 (101)	97 (154)	89 (89)	81 (82)	50 (79)
b _ch [mm]		72	72	54.5	52.5	54	49	50	39.5	40	38	28.0
h _ch [mm]		48.5	49	42	33.5	33	30	30	23	25	17.5	15.25
l _oui [mm ⁴ ]	Acier	349721	293579	187464	93262	72079	52575	41827	19859	20570	8547	4060
l _oui [mm ⁴ ]	NR	349721	293579	187464	93262	72079	52575	41827	19859	19097	8547	4060
h _ef [mm]		179	179	175	155	155	106	94	91	79	76	45
C _min [mm]		150	150	100	100	100	75	75	50	50	50	40

Spécifications techniques et guide d'ingénierie pour le canal d'ancrage à chaud

Le canal d'ancrage à chaud est un profilé en acier en forme de C formé à froid, fabriqué selon un processus de laminage à haute température, conçu pour fournir un point de connexion structurelle fiable au sein des éléments en béton armé. Contrairement aux méthodes de perçage traditionnelles, ces canaux sont coulés directement dans le béton, créant ainsi une surface de fixation affleurante. Le processus de laminage à chaud assure une structure de grain homogène dans tout le profilé en acier, ce qui améliore considérablement la capacité de charge mécanique et la résistance à la fatigue du canal. Ce produit sert d'interface principale pour la fixation robuste de murs-rideaux, de rails de guidage d'ascenseur et de supports utilitaires mécaniques dans les projets d'infrastructure à grande échelle.

Avantages techniques de base

Intégrité structurelle : Le processus de laminage à chaud élimine les contraintes internes et fournit une épaisseur de matériau constante, permettant des capacités de charge longitudinales et transversales élevées.
Performances de charge dynamique : Conçu pour résister aux activités sismiques et aux vibrations à haute fréquence, ce qui le rend adapté aux infrastructures de transport et aux installations industrielles.
Intégration non destructive : En éliminant le besoin de perçage après l'installation, le canal préserve l'intégrité des barres d'armature en béton et évite les microfissures dans le substrat.
Résistance à la corrosion : Généralement fini par galvanisation à chaud (HDG) sur une épaisseur minimale de 50 à 80 microns, garantissant une durabilité à long terme dans des environnements externes ou humides.

Principales caractéristiques du produit

Caractéristique	Spécification/Détail
Qualité du matériau	Acier au carbone (S235JR ou S355J2) ou acier inoxydable (A4/316)
Processus de fabrication	Profilé en acier laminé à chaud avec boulons en T soudés ou ancrages en I
Direction de charge	Capable de transférer des charges de traction et de cisaillement transversal
Type d'installation	Coulé sur place avec un mastic en mousse pour empêcher la pénétration du béton
Plage de réglage	Réglage longitudinal continu le long de l'axe du canal

Scénarios d'application principaux

Systèmes de murs-rideaux : Fixation de supports de façade en aluminium ou en pierre au bord des dalles de sol en béton.
Installation d'ascenseur et d'escalier roulant : Fixation des supports de rail de guidage et des machines lourdes dans la cage d'ascenseur.
Ingénierie des tunnels et des ponts : Soutenir les systèmes de caténaires aériens, les canalisations utilitaires et les équipements de ventilation.
Construction d'installations industrielles : Montage de rails de grue et de supports de tubes lourds sur des piliers en béton armé.

Protocoles d'installation et de sécurité

Positionnement et fixation

Les canaux d'ancrage doivent être solidement fixés au coffrage ou à la cage d'armature à l'aide de clous ou de fils d'attache avant le coulage du béton. Il est essentiel de s'assurer que la face du canal affleure la surface finale du béton pour permettre l'insertion correcte des boulons en T.

Utilisation du boulon en T

Utilisez uniquement les boulons en T correspondant spécifiés pour la taille particulière du profil de canal. Assurez-vous que le boulon en T est tourné de 90 degrés après l'insertion et serré au couple spécifié par le fabricant pour atteindre la pleine capacité de charge.

Stockage et manutention

Les canaux doivent être stockés dans un environnement sec et ventilé pour éviter l'oxydation de la surface avant la coulée. Pendant le transport, évitez les chocs mécaniques qui pourraient déformer les lèvres du canal, car cela gênerait le mouvement fluide des boulons de fixation.
