Ancrage en contre-dépouille pour dalles de pierre naturelle

Ancrage en contre-dépouille pour dalles de pierre naturelle - Solutions de montage de façade fiables

Cette page fournit des spécifications détaillées pour notre système Undercut Anchor, une solution de qualité professionnelle pour l'installation sécurisée et dissimulée de panneaux de façade en pierre naturelle. Ce système est conçu pour répondre aux exigences strictes de la conception architecturale moderne, offrant une finition durable et esthétique pour une variété de projets de construction.

Caractéristiques du produit et avantages techniques

• Installation dissimulée : La conception en contre-dépouille permet un système de fixation complètement caché, préservant l'intégrité esthétique de la façade en pierre naturelle. Il s’agit d’une fonctionnalité clé pour les projets nécessitant une apparence propre et homogène.
• Capacité portante élevée : Conçus pour une résistance supérieure à l'arrachement, ces ancrages offrent une sécurité et une stabilité exceptionnelles aux panneaux de revêtement en pierre lourde. La capacité portante est un facteur critique pour l’ingénierie et la sécurité des façades.
• Montage réglable : Notre système comprend des composants pour un réglage tridimensionnel, permettant un alignement et un nivellement précis des dalles de pierre lors de l'installation. Cette fonctionnalité simplifie le processus de construction et garantit un alignement parfait de la façade.
• Résistance à la corrosion : Fabriquées en acier inoxydable de haute qualité (A2/A4), les ancrages offrent une excellente résistance aux facteurs environnementaux, notamment à l'humidité et aux agents corrosifs. Cela garantit une durabilité à long terme et est essentiel pour systèmes de revêtement mural extérieur .

Description du produit

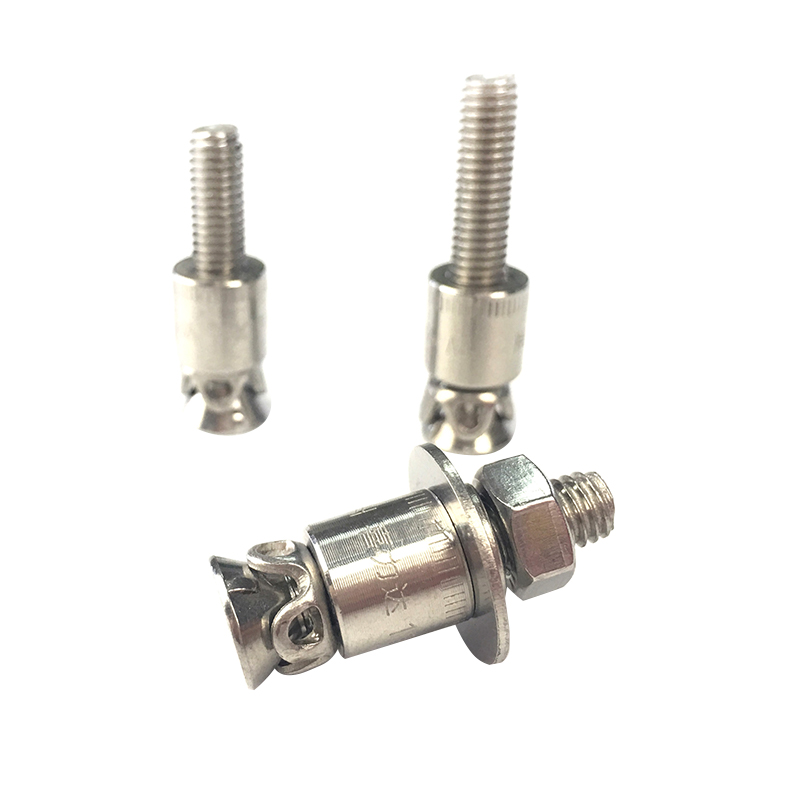

Le système Undercut Anchor est un ancrage mécanique spécialisé spécialement conçu pour la fixation sûre et sans contrainte de dalles de pierre naturelle à une sous-structure de support. Ce système fonctionne sur le principe d'un trou de forage en contre-dépouille, qui crée une connexion de verrouillage à l'intérieur du panneau de pierre. Cette méthode fournit une fixation fiable, non expansible et sans tension, essentielle pour éviter les fissures de contrainte dans la pierre. Cette solution est largement utilisée dans les projets de façades architecturales où systèmes de fixation de façade dissimulés sont une condition préalable à la conception.

Fabriqués selon des normes industrielles strictes, nos ancrages en contre-dépouille sont soumis à un contrôle qualité rigoureux pour garantir des performances constantes. L’utilisation d’acier inoxydable de qualité supérieure, combinée à une ingénierie de précision, garantit un produit répondant aux normes internationales de sécurité et de longévité des façades. Ce produit est idéal pour les installateurs professionnels à la recherche de solutions fiables ancrages de revêtement en marbre et fixations de panneaux en granit .

Spécifications techniques

Champs d'application

Ce produit est conçu pour être utilisé dans une variété de scénarios industriels et architecturaux, y compris, mais sans s'y limiter :

• Systèmes de façade extérieure : Idéal pour fixer les façades pare-pluie en pierre naturelle sur les immeubles de grande hauteur et commerciaux. Cela comprend installation de façade en travertin et installation de revêtement en calcaire .
• Revêtement mural intérieur : Convient pour le montage de panneaux de pierre lourds dans des espaces intérieurs tels que des halls et des salles d'exposition où une finition sophistiquée et sans couture est souhaitée.
• Rénovations architecturales : Utilisé dans la rénovation de bâtiments existants pour moderniser la façade avec de nouveaux panneaux de revêtement en pierre.

FAQ

En quoi les ancrages en contre-dépouille diffèrent-ils des ancrages de revêtement en pierre traditionnels ?

Les ancrages en contre-dépouille créent un verrouillage mécanique en s'élargissant dans un trou conique pré-percé à l'intérieur de la pierre, offrant une connexion sécurisée et non expansible, indépendante de la résistance à la traction de la pierre. En revanche, de nombreuses ancrages traditionnels reposent sur un ajustement par friction expansible, ce qui peut exercer une contrainte sur la pierre et augmenter le risque de fissuration. La méthode de contre-dépouille est très efficace pour une fixation dissimulée et une répartition supérieure de la charge, ce qui en fait le choix privilégié pour les modèles haut de gamme systèmes de façade en pierre naturelle .

Quels types de pierres naturelles sont compatibles avec ce système ?

Notre système Undercut Anchor est conçu pour être compatible avec une large gamme de matériaux en pierre naturelle denses et durs, notamment le granit, le marbre, le travertin et le calcaire. Le choix de la taille d'ancrage appropriée et de la technique d'installation dépend des propriétés et de l'épaisseur de la pierre spécifique. Nous vous recommandons de consulter la fiche technique et d'effectuer des tests d'arrachement préliminaires pour garantir des performances optimales pour votre type de pierre spécifique.

Quelle est la capacité portante typique d’une ancre en contre-dépouille ?

La capacité portante est déterminée par plusieurs facteurs, notamment la taille de l’ancrage, le type et l’épaisseur de la dalle de pierre naturelle et la qualité de l’installation. Par exemple, une ancre plus grande offrira une capacité plus élevée. Notre fiche de spécifications techniques fournit des valeurs détaillées de résistance à la traction et au cisaillement pour chaque taille d'ancrage dans des conditions standard. Ces ancrages sont spécifiquement conçus pour répondre aux exigences rigoureuses de sécurité systèmes de fixation de revêtement extérieur et building codes.

Avantages de l'installation avec des ancrages en contre-dépouille

1. deux fois la capacité de charge ultime (min.)

2. l'ancre peut être positionnée n'importe où sur la surface

3. Le le panneau peut être optimisé statiquement

4. moments de flexion du panneau inférieur

5. facteurs de sécurité plus élevés

6. aucun élément de fixation visible (dans le joint)

En raison de la méthode de production utilisée pour produire des panneaux en pierre naturelle (scie à grille), des tolérances d'épaisseur de plusieurs millimètres sont normales. Cependant, la fixation à distance peut niveler les différentes épaisseurs de panneau.

L'utilisation de l'ancrage encastrable pour la fixation à distance offre une solution pour niveler ces tolérances d'épaisseur. L'épaisseur de paroi restante constante (RWD) (dimension allant du fond du trou de forage à la surface du panneau)

et la longueur totale constante de l'ancre fournit une certaine distance. Les différentes épaisseurs de panneaux à

différentes largeurs d'espace à l'arrière du panneau entre l'écrou d'espacement et l'arrière du panneau.

Les épaisseurs de fixation indiquées sont basées sur l'utilisation d'un écrou autobloquant conforme à la norme DIN 985, d'une rondelle lisse conforme à la norme DIN125 et de la saillie de filetage requise. Les deux composants ne sont pas fournis avec l'ancre mais peuvent être commandés en supplément.

Si aucun écrou autobloquant n'est utilisé, un autre dispositif de verrouillage d'écrou approprié est nécessaire. Les différentes épaisseurs de fixation peuvent être calculées dans chaque cas individuel à partir de la longueur du boulon de l'ancre.

L'épaisseur minimale du panneau indiquée est basée sur la méthode d'installation ou le type d'ancrage. Les réglementations nationales sont toujours déterminantes et doivent être respectées.
