Solutions de fixation de panneaux en nid d'abeille

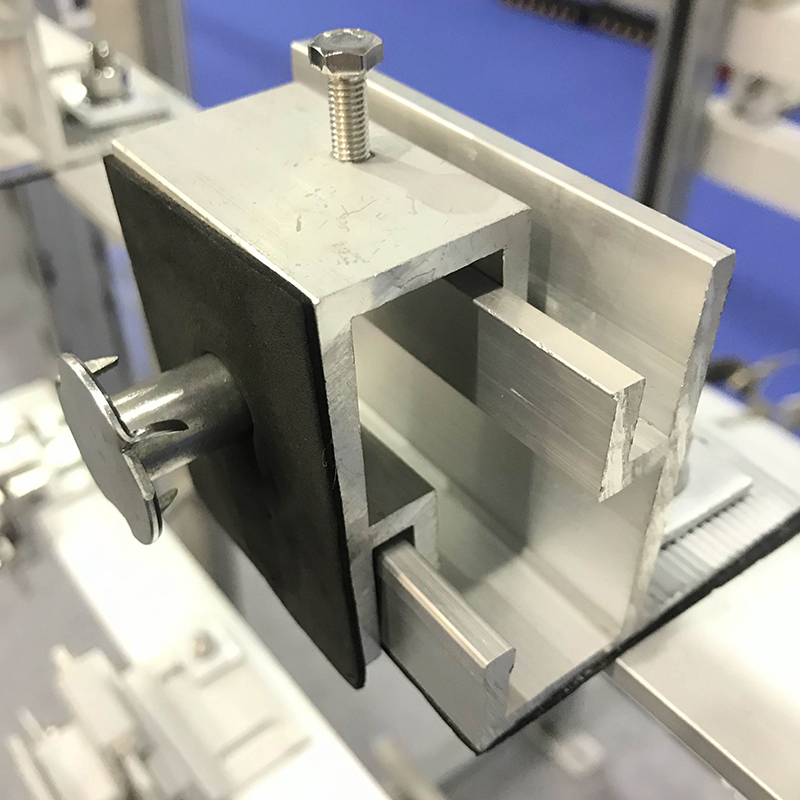

La suspension panneau nid d'abeille se compose principalement des accessoires suivants : Corps du pendentif : il s'agit de la partie centrale du pendentif, qui est généralement constituée d'un matériau métallique et possède une résistance et une stabilité suffisantes pour garantir la suspension en toute sécurité du panneau en nid d'abeille. Vis de réglage : utilisée pour affiner la position d'installation et la hauteur du pendentif afin de s'adapter aux différents environnements et besoins d'installation. Vis de fixation : fixez le luminaire suspendu au mur ou à une autre structure de support pour assurer une connexion solide entre le luminaire suspendu et la structure de support. Joint : Situé entre la suspension et le panneau nid d'abeille, il joue un rôle tampon et antidérapant et protège le panneau nid d'abeille des dommages. Coussin anti-vibration : installé entre le pendentif et la structure de support pour réduire les vibrations et le bruit et améliorer la stabilité de la structure globale.

Obtenir un devis

Système d'ancrage de panneaux | Façade légère

Fixation de panneau en nid d'abeille

Système de fixation technique pour panneaux nid d'abeille en aluminium | Options de montage dissimulées ou visibles

⬡

Le système de fixation de panneaux en nid d'abeille comprend une gamme complète de fixations mécaniques, de clips et de supports conçus spécifiquement pour fixer des panneaux en nid d'abeille en aluminium aux sous-structures des bâtiments. Le système répond aux exigences uniques de la construction de panneaux en nid d'abeille, notamment le faible poids, la rigidité élevée, le mouvement thermique et le besoin de fixations dissimulées qui préservent l'esthétique épurée des façades à panneaux plats. Les composants comprennent des boulons en T, des écrous à rivets, des rivets aveugles, des clips en Z et des supports réglables avec isolateurs en néoprène ou EPDM pour s'adapter à la dilatation thermique différentielle. Le système de fixation est disponible en aluminium (anodisé ou thermolaqué) et en acier inoxydable (AISI 304/316L) pour s'adapter aux matériaux des panneaux et à l'exposition environnementale. L'espacement de fixation standard varie de 300 à 600 mm en fonction de l'épaisseur du panneau et des calculs de charge de vent, avec des solutions conçues sur mesure pour les géométries de panneaux non standard ou les applications sismiques.

Composants de fixation

◈

Clips en Z

Clips de suspension dissimulés avec réglage vertical. Engagez les fentes du bord du panneau pour une fixation cachée. Plage de charge 2 à 8 kN par clip.

◈

Boulons en T et écrous à rivets

Inserts filetés pour la surface arrière du panneau. Prévoir des points de fixation aveugles pour les connexions boulonnées aux rails de sous-structure.

◈

Supports réglables

Réglage sur 3 axes pour l'alignement des panneaux. Incorporer des rondelles à rupture de pont thermique pour éviter le transfert de condensation.

◈

Rivets aveugles

Rivets structurels pour fixation peau-âme et panneau-cadre. Disponible en aluminium, acier et monel.

◈

Joints à compression

Isolateurs en EPDM ou en silicone entre la fixation et le panneau pour s'adapter à la dilatation thermique et amortir les vibrations.

◈

Ancrages sismiques

Connexions nominales pour zones sismiques avec trous oblongs permettant le mouvement tout en maintenant la rétention des panneaux.

Spécifications techniques

8-50

mm épaisseur du panneau

300-600

mm espacement de fixation

M4-M10

gamme de tailles de fixations

304/316L

nuances d'acier inoxydable

2-15

kN charge par fixation

Matrice de configuration de correction

Configuration Fixation du panneau Sous-structure Capacité de mouvement

Système de clip dissimulé Engagement du bord fendu Rails verticaux ±8 mm vertical, ±5 mm horizontal

Connexion par rivet aveugle Cadre arrière au noyau Supports horizontaux Limité à l’expansion matérielle

Système d'insert fileté Écrous à riveter à l'arrière du panneau Supports réglables Réglage sur 3 axes ±10 mm

Fixation du cadre périmétrique Boulons traversants sur les bords des panneaux Sous-châssis ou acier de construction Nominal ; utiliser des trous oblongs

Comparaison des charges de fixation (par cheville)

Clip en Z (dissimulé)

5,0 kN

Rivet aveugle M6

3,2 kN

Ecrou à riveter M8

8,0 kN

Support réglable

12,0 kN

Ancre sismique

10,5 kN

Secteurs d'application

Façades d'aérogares Systèmes de murs-rideaux Auvents de gare Habillage de salle d'exposition Plafonds suspendus Bardage de bâtiments industriels Panneaux pour véhicules de transport Protection solaire architecturale

Questions fréquemment posées

Quelle méthode de fixation est recommandée pour les applications de panneaux visibles ou dissimulés ?

Pour une fixation dissimulée, les clips en Z avec bord fendu offrent l'esthétique la plus épurée. Pour les panneaux nécessitant une fixation visible, des rivets à tête fraisée ou des boulons encastrés avec des têtes de couleur assortie sont utilisés. Le choix dépend de l'épaisseur du panneau et du matériau de l'âme. Jiangsu Aozheng Metal Products Co., Ltd. fournit des conseils de sélection de fixations basés sur la construction des panneaux et les exigences architecturales, avec des projets réalisés aux États-Unis, en Allemagne et en Australie.

Comment la dilatation thermique est-elle prise en compte dans les systèmes de fixation de panneaux en nid d'abeille ?

Le système de fixation comprend des trous oblongs, des rondelles en néoprène/EPDM et des supports réglables pour s'adapter à l'expansion et à la contraction du panneau. Les panneaux nid d'abeilles en aluminium typiques ont un coefficient de dilatation thermique de 23,5 x 10^-6 /°C, nécessitant une capacité de mouvement de 1,2 à 2,5 mm par mètre de longueur de panneau. Les ingénieurs de Jiangsu Aozheng Metal Products Co., Ltd. fixent l'espacement et les dimensions des fentes par plage de température du projet.

Quels matériaux sont disponibles pour les composants de fixation des panneaux en nid d'abeille ?

Composants de fixation are available in aluminum (6061-T6, 6063-T5) with anodized or powder-coated finishes, and stainless steel grades AISI 304 and 316L for high-corrosion environments. For special applications, titanium and phosphor bronze are available. Jiangsu Aozheng Metal Products Co., Ltd. maintains a diversified production base with annual output exceeding 2,000 tons of building materials for global construction firms.

Quels tests de charge et de vent sont effectués sur le système de fixation ?

Le système de fixation est testé pour la tension, le cisaillement et les charges combinées conformément à la norme ASTM E488/EN 13929. La résistance aux charges de vent est vérifiée par des tests de pression sur des assemblages à grande échelle. Jiangsu Aozheng Metal Products Co., Ltd. fournit des certificats de test pour chaque projet. Les installations certifiées ISO 9001 de l'entreprise garantissent une qualité constante pour tous les composants fournis aux équipes de construction internationales.
