Un Ancre d'expansion est une fixation mécanique à haute résistance conçue pour les fixations structurelles dans des matériaux de base solides tels que le béton, la brique et la pierre naturelle. Le mécanisme fonctionne par déplacement d'un cône interne ou par expansion d'un manchon contre les parois d'un trou pré-percé. Cette expansion crée un verrouillage par friction et mécanique qui transfère les charges de traction et de cisaillement du luminaire au matériau de base. Fabriquées en acier au carbone ou en acier inoxydable avec divers revêtements protecteurs, ces ancrages offrent une capacité portante fiable pour les projets de construction industrielle et commerciale.
Obtenir un devis
Précédent：Solution de fixation sécurisée par boulon d'expansion en acier inoxydable AZB03 pour les installations murales en bétonSuivant：Pas de produit suivant
  • paramètre
  • Contactez-nous

  • Avantages fondamentaux et performances mécaniques

    • Expansion contrôlée par couple : Utilise une conception spécialisée en cale ou en manchon qui se dilate proportionnellement au couple d'installation appliqué, garantissant une puissance de maintien constante.
    • Répartition de la charge : La zone élargie crée un contact multipoint dans le substrat, réduisant ainsi la concentration de contraintes localisées dans le béton.
    • Résistance à la corrosion : Disponible en qualités zinguées, galvanisées à chaud et SS304/SS316 pour répondre aux exigences environnementales spécifiques (normes ISO 9227 sur le brouillard salin).
    • Résistance aux vibrations : Le verrouillage mécanique reste stable sous des charges dynamiques, préservant ainsi l'intégrité structurelle des installations de machines industrielles.

    Caractéristiques techniques

    Paramètre Spécification technique
    Composition du matériau Acier au carbone (Q235/Q345), acier inoxydable 304/316
    Traitement de surface Placage de zinc jaune/blanc, galvanisation à chaud (HDG)
    Conformité aux normes ASTM F1554, DIN, qualité ISO 8.8/10.9
    Compatibilité des substrats Béton non fissuré, brique pleine, pierre naturelle dense
    Type d'extension Ancrage en coin, ancrage à manchon, ancrage à insertion

    Scénarios d'application

    Ancrages d'expansion sont utilisés dans divers secteurs d’infrastructure où une fixation sûre et robuste est requise :

    • Charpente métallique : Fixation des plaques de base pour colonnes, poutres et cadres de support en acier aux fondations en béton.
    • Équipement industriel : Montage permanent de machines lourdes, de systèmes de convoyeurs et de cellules robotisées automatisées.
    • Projets d'infrastructures : Installation de garde-corps d'autoroute, de murs antibruit et de sièges de stade.
    • Installations MEP : Supporte les conduits CVC, les supports de tuyaux lourds et les chemins de câbles électriques dans les bâtiments commerciaux.

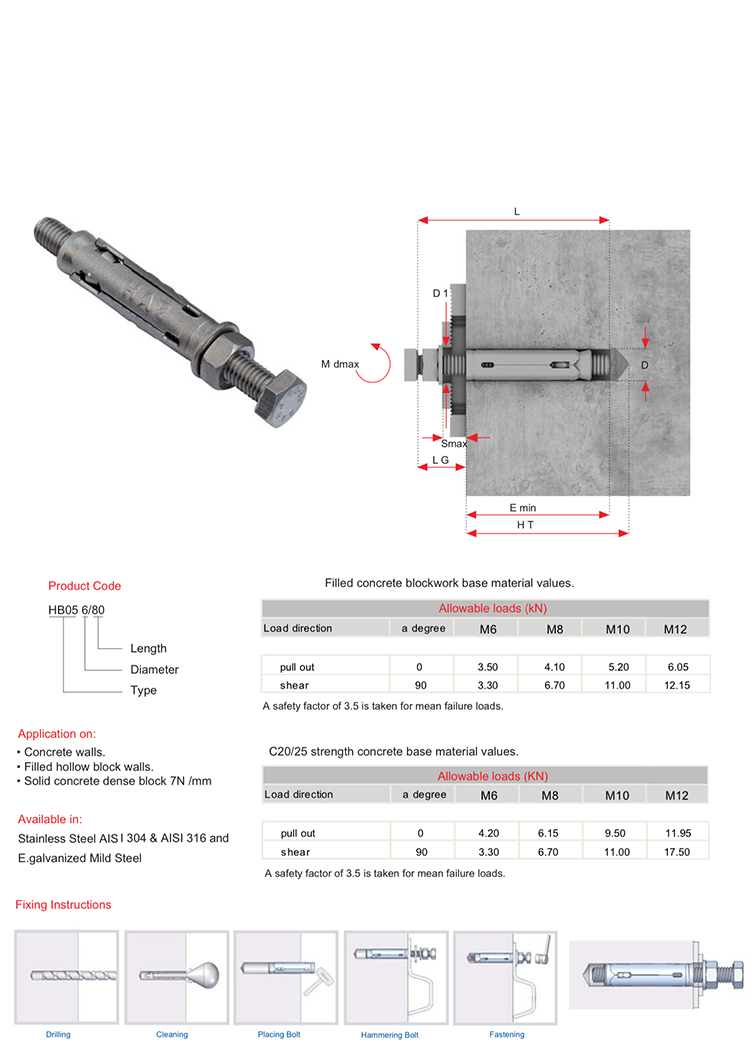

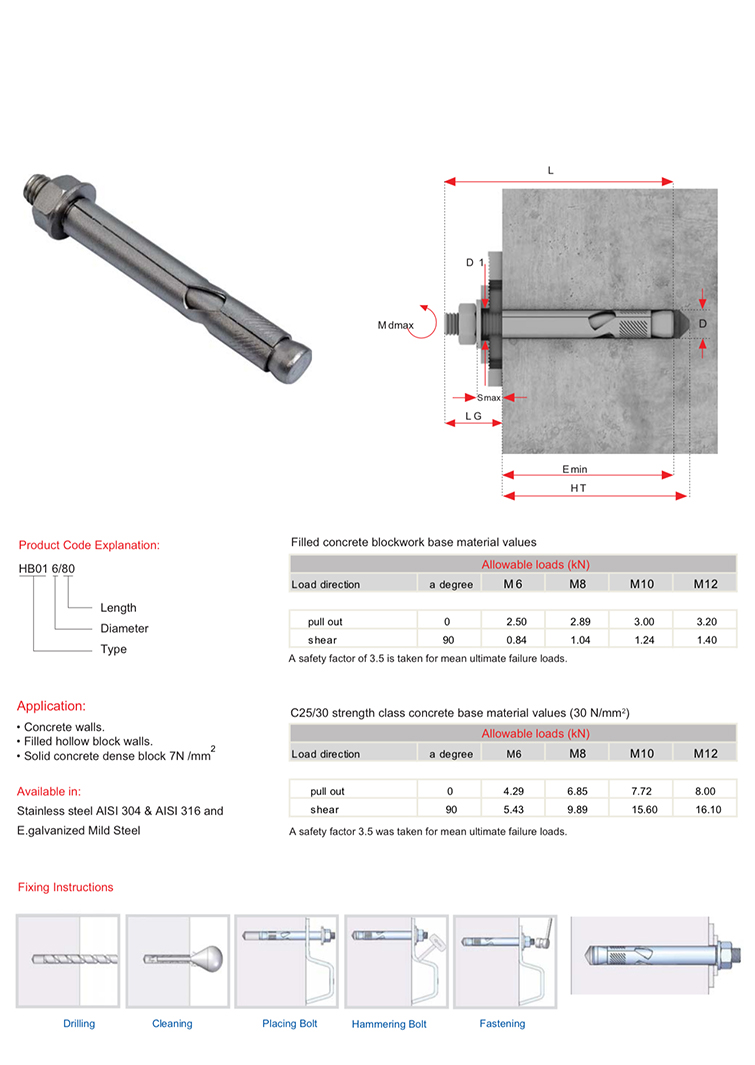

    Consignes d'installation et de sécurité

    Exigences de pré-installation

    Le trou doit être percé à l'aide d'un marteau perforateur et d'une mèche en carbure correspondant au diamètre spécifique du Ancre d'expansion . La profondeur du trou doit dépasser la profondeur d'encastrement minimale pour permettre le dégagement de la poussière et le placement correct du manchon d'expansion.

    Nettoyage des forages

    La poussière résiduelle agit comme un lubrifiant et peut réduire la friction entre l'ancre et le matériau de base. Utilisez de l'air comprimé ou une brosse métallique spécialisée pour éliminer tous les débris du trou de forage avant l'insertion de l'ancre.

    Régulation du couple

    La sécurité finale est obtenue en appliquant le couple d'installation spécifié par le fabricant. Un serrage insuffisant entraîne une expansion insuffisante, tandis qu'un serrage excessif peut endommager le substrat en béton ou casser le boulon d'ancrage, compromettant ainsi l'ensemble de la connexion structurelle.

    Stockage et manutention

    Conserver dans un environnement sec et contrôlé pour éviter l’oxydation de la surface. Pour les variantes en acier inoxydable, évitez tout contact avec les outils en acier au carbone pour éviter la contamination croisée et la corrosion galvanique ultérieure.

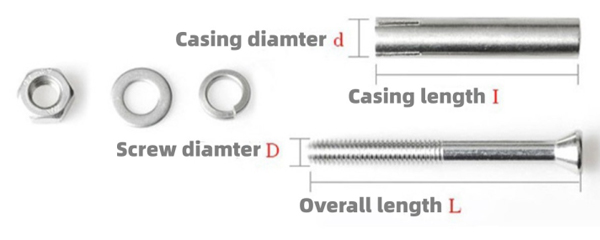

    Taille L(mm) Je (mm) D(mm) d(mm) Mors de poinçon
    M6*50 50 35 6 10 Foret de 10 mm
    M6*60 60 40 6 10 Foret de 10 mm
    M6*70 70 50 6 10 Foret de 10 mm
    M6*80 80 55 6 10 Foret de 10 mm
    M8*60 60 40 8 12 Foret de 12 mm
    M8*70 70 50 8 12 Foret de 12 mm
    M8*80 80 55 8 12 Foret de 12 mm
    M8*100 100 70 8 12 Foret de 12 mm
    M8*120 120 90 8 12 Foret de 12 mm
    M10*60 60 35 10 14 Foret de 14 mm
    M10*70 70 45 10 14 Foret de 14 mm
    M10*80 80 55 10 14 Foret de 14 mm
    M10*100 100 75 10 14 Foret de 14 mm
    M10*120 120 90 10 14 Foret de 14 mm
    M12*80 50 50 12 16 Foret de 16 mm
    M12*100 70 70 12 16 Foret de 16 mm
    M12*120 90 90 12 16 Foret de 16 mm

    Boulons d'ancrage
    Il existe de nombreux types de boulons à expansion disponibles pour fixer des ancrages sur différents types de murs. Les boulons d'expansion sont tous testés pour répondre aux critères de performance en matière de force d'arrachement et de force de cisaillement.
