Comment choisir la taille et la capacité de charge appropriées des supports de revêtement en acier inoxydable en fonction de différentes structures de construction et de matériaux de revêtement?

Lors de la conception supports de revêtement en acier inoxydable , le choix de la taille et de la capacité de charge appropriées nécessite une considération complète de plusieurs facteurs tels que les caractéristiques de la structure du bâtiment, les propriétés des matériaux de revêtement et l'environnement d'utilisation. Voici des idées et des étapes de conception détaillées:

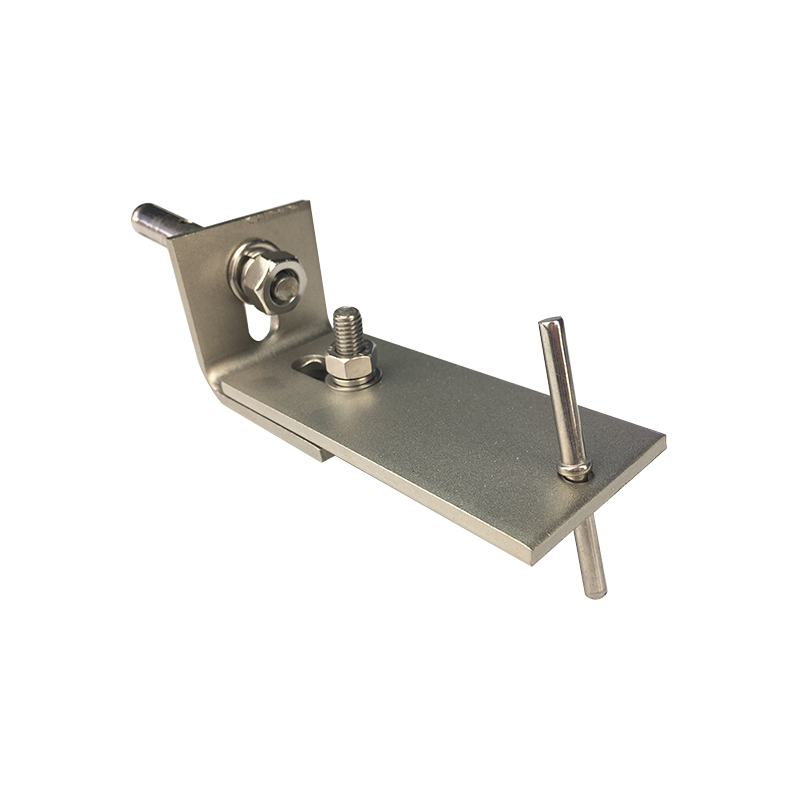

Angle L réglable en acier inoxydable

1. Clarifier les objectifs de conception et les exigences d'utilisation
Type et utilisation du bâtiment: Différents types de bâtiments (tels que les bâtiments résidentiels, commerciaux, les usines industriels, etc.) ont des exigences différentes pour la capacité de charge des supports de revêtement. Par exemple, les usines industrielles peuvent nécessiter une capacité de charge plus élevée pour faire face à l'installation d'équipements ou de matériaux lourds.
Poids et type de matériel de revêtement: Le type et l'épaisseur des matériaux de revêtement (tels que la pierre, le mur-rideau en verre, la plaque métallique, etc.) affectent directement les exigences porteuses du support. Par exemple, le revêtement en pierre est généralement plus lourd que le revêtement en verre et nécessite une capacité de charge plus élevée.
Environnement d'utilisation: les facteurs environnementaux (tels que la charge du vent, la charge sismique, le changement de température, etc.) affecteront également la conception du support. Les zones côtières ou les immeubles de grande hauteur peuvent avoir besoin de considérer des charges de vent plus élevées.

2. Déterminer le poids et la distribution du matériau de revêtement
Calculez le poids du matériau de revêtement: Calculez le poids par unité de surface en fonction de la surface, de l'épaisseur et de la densité du matériau de revêtement. Par exemple, le poids du revêtement en pierre est généralement de 20 à 30 kg / m², tandis que le poids du mur-rideau en verre est d'environ 30 à 50 kg / m².
Considérez la distribution du revêtement: si le matériel de revêtement est réparti uniformément affectera également la force du support. Si le matériel de revêtement est réparti de manière inégale, il peut être nécessaire d'augmenter la capacité d'appui du support dans les zones locales.

3. Analyser les propriétés mécaniques de la structure du bâtiment
Type de structure du bâtiment principal: Le type de structure du bâtiment (tel que la structure du cadre, la structure de la paroi de cisaillement, etc.) affectera la méthode de connexion et la force des caractéristiques du support. Par exemple, dans une structure de trame, le support peut avoir besoin d'être connecté au faisceau ou à la colonne via un connecteur.
Méthode de connexion: Déterminez la méthode de connexion entre le support et la structure principale du bâtiment (telles que le soudage, la connexion du boulon, etc.) et calculer la capacité d'appui du point de connexion. La force du point de connexion devrait correspondre à la capacité de roulement globale du support.

4. Considérez les charges externes et les facteurs de sécurité
Charges externes: En plus du poids mort du matériau de revêtement, d'autres charges externes telles que les charges de vent, les charges de neige, les charges de tremblement de terre, etc. doivent être prises en compte. Selon les conditions météorologiques et géologiques de l'emplacement du bâtiment, les normes de charge correspondantes sont déterminées.
Facteur de sécurité: Afin d'assurer la sécurité du support, un facteur de sécurité doit être introduit pendant la conception. Habituellement, le facteur de sécurité varie de 1,5 à 2,0, et la valeur spécifique est déterminée en fonction des spécifications de conception et des exigences d'utilisation.

5. Choisissez la bonne taille et matériau du support
Sélection des matériaux: La résistance et la résistance à la corrosion des matériaux en acier inoxydable sont des facteurs clés. Les matériaux en acier inoxydable commun comprennent 304, 316, etc. Parmi eux, 316 en acier inoxydable ont une meilleure résistance à la corrosion et convient aux environnements côtiers ou humides.
Sélection de la taille: Selon la capacité de charge et le facteur de sécurité calculées, sélectionnez la taille du support approprié. Par exemple, les dimensions en coupe transversale du support (comme la longueur latérale du tube carré, le diamètre du tube rond, etc.) doivent être déterminés en fonction des conditions de force. La longueur et l'espacement du support affecteront également sa capacité de charge.

6. Effectuer une analyse et une vérification structurelles
Analyse par éléments finis: utilisez un logiciel d'analyse par éléments finis (tels que ANSYS, ABAQUS, etc.) pour modéliser et analyser le support pour vérifier sa distribution et sa déformation de contrainte dans diverses charges.
Vérification expérimentale: Si les conditions le permettent, les méthodes expérimentales peuvent être utilisées pour vérifier si la conception du support répond aux exigences. Par exemple, des tests de traction, des tests de flexion, etc. sont effectués pour s'assurer que la capacité de charge réelle du support est cohérente avec la valeur de conception.
