AZZ01 Support de revêtement en pierre Z en acier inoxydable facile à installer
AZZ01 Support de revêtement en pierre Z en acier inoxydable facile à installer
AZZ01 Support de revêtement en pierre Z en acier inoxydable facile à installer
AZZ01 Support de revêtement en pierre Z en acier inoxydable facile à installer
AZZ01 Support de revêtement en pierre Z en acier inoxydable facile à installer
AZZ01 Support de revêtement en pierre Z en acier inoxydable facile à installer
AZZ01 Support de revêtement en pierre Z en acier inoxydable facile à installer
AZZ01 Support de revêtement en pierre Z en acier inoxydable facile à installer

AZZ01 Support de revêtement en pierre Z en acier inoxydable facile à installer

● Matériau : Acier inoxydable 1.4301 [A2) & 1.4401 [A4] ● Le tableau ci-dessus est préparé selon les résultats des tests LGA ● Les charges indiquées sont des charges de résistance caractéristiques ● Les boulons sont fournis séparément ● Pression maximale du vent : 350 N ● Les résultats des tests sont disponibles sur commande
Obtenir un devis
Précédent：AZZ05 Service et conception de carreaux de revêtement spécialisés Ancre en Z - pour les grandes tailles de projectionSuivant：Ancre z en acier inoxydable personnalisé
  • paramètre
  • Contactez-nous

  • Support UnZZ01 Z avec écrou riveté pour système de fixation de pierre

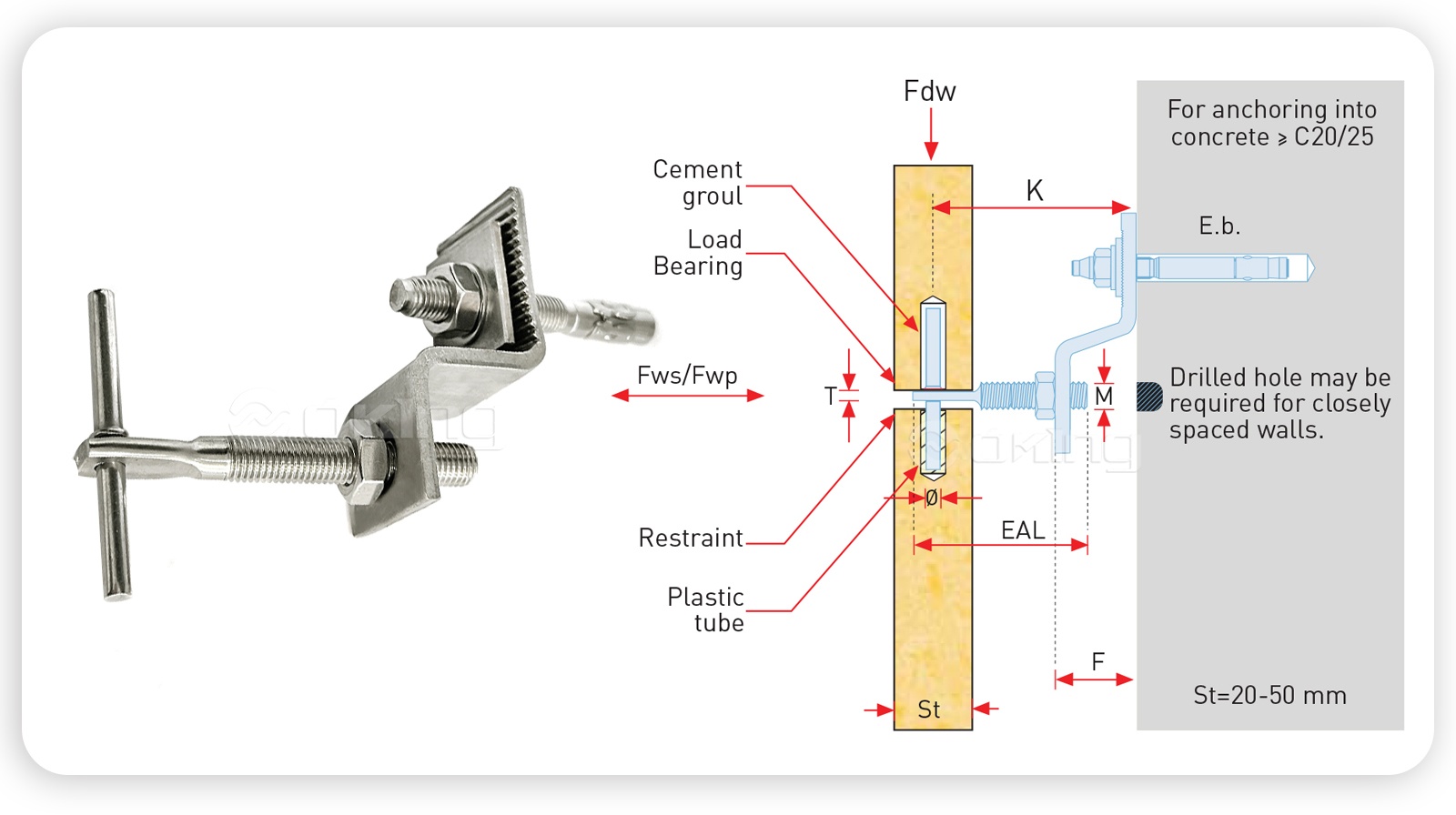

    ●Détails techniques

    Code produit Projection

    Min.

    Projection

    Max.

    Projection

    Mort

    Charger

    Forimage

    Taille

    Vent-

    Pression

    Vent-

    Aspiration

    Extension

    Taille du boulon

    Épingle

    Diamètre

    Adj. Bras

    Taille métrique

    Adj. Bras

    Épaisseur plate

    Adj. Bras

    Longueur

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b. (mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ01-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ01-552 55 50 70 20 60
    AZZ01-752 75 60 90 40 70
    AZZ01-952 95 80 110 60 70
    AZZ01-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ01-753 75 60 90 40 60
    AZZ01-953 85 70 100 60 60
    AZZ01-1153 95 80 110 80 60
    AZZ01-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z1-754 75 60 90 20 80
    AZZ01- 954 95 80 110 40 80
    AZZ01-1154 115 100 130 60 80
    AZZ01-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ01-955 95 80 110 40 80
    AZZ01-1155 115 100 130 60 80
    AZZ01-1355 135 120 150 80 80

    Angle en acier inoxydable 201 304 316 pour fixation parement en marbre
    Projections entre 45 et 135 mm
    Charges jusqu'à 800N

    Convient aux joints horizontaux et verticaux

    Épaisseurs de pierre 20-50 mm

    Fixé aux murs porteurs avec des boulons à expansion et aux profilés avec des vis de réglage
    Matériau : 1.4571/1.4404/1.4401 (A4/AISI 316) ou 1.4301 (A2/AISI 304)

    ● Description du code produit
    AZZ01 - 45 2 A
    AZZ01 : Tapez

    45 : Projection (mm)

    2 : Charge morte (x10 Kg)

    R : Forme

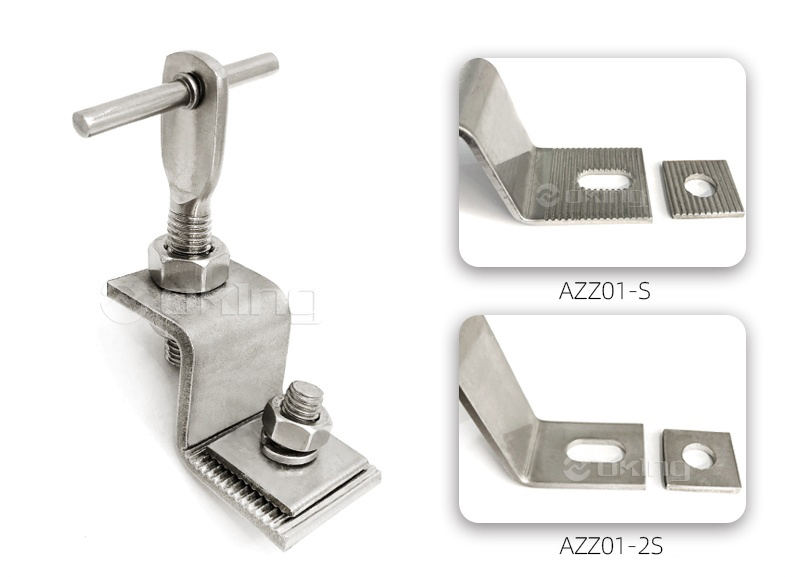

    AZZ01-S
    Tapez with Serrated and serrated washer.
    AZZ01-2S
    Tapez without serration and with plain washer.

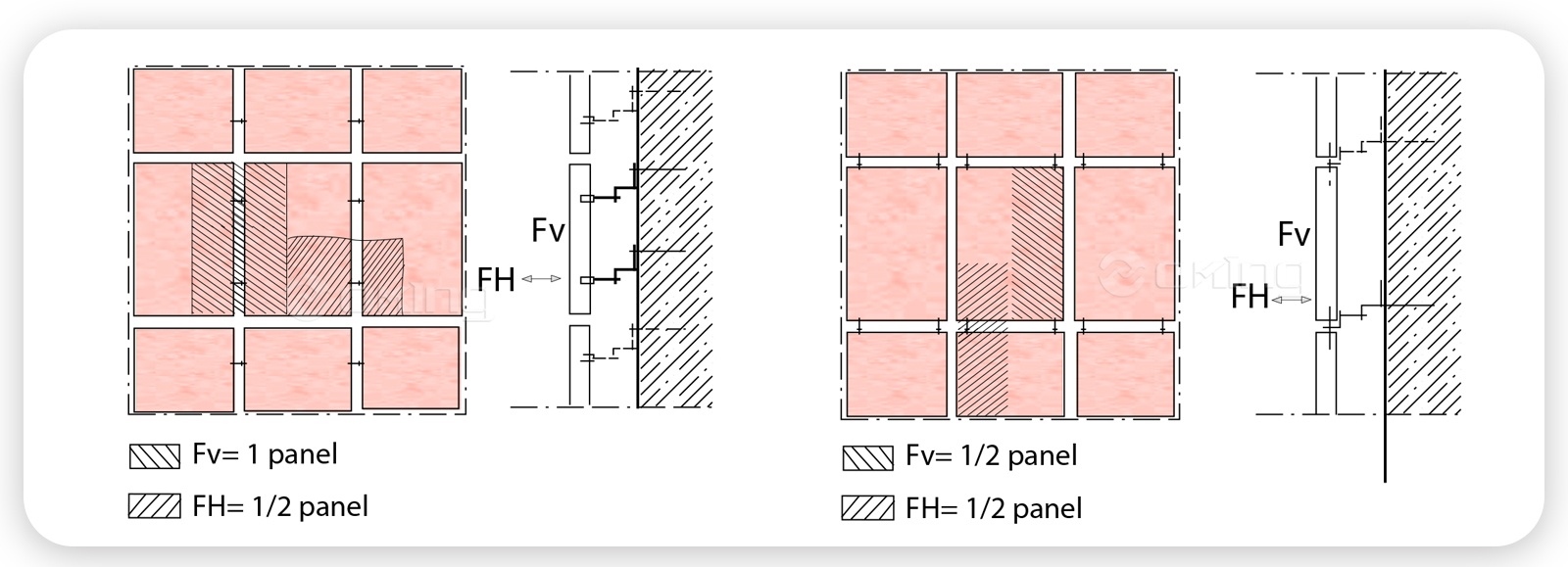

    ●Installation

    Installation aux joints horizontaux                                                                                                      Installation aux joints verticaux

    ●Application

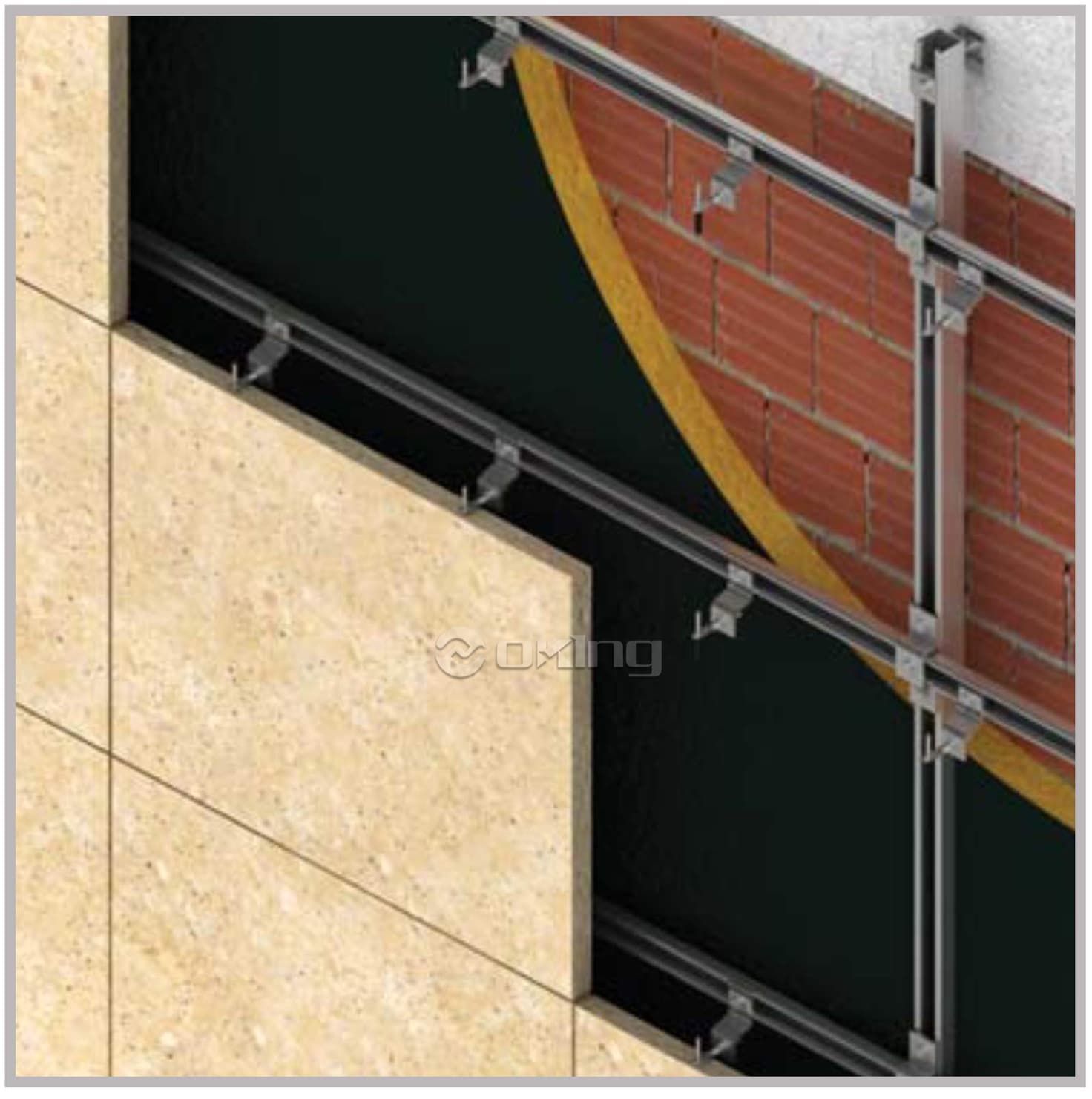

    Exemples d'application pour les boulons d'ancrageLes chevilles sont fixées sur les murs porteurs à l'aide de boulons à expansion.

    Pour fixer des ancrages sur des murs isolés, il faut d'abord couper l'isolation. Après la fixation, la pièce d'isolation découpée doit être réinsérée et les pièces d'isolation doivent être scellées afin de réduire les ponts thermiques.

    Les systèmes de fixation d'ancrage Z sont un type de système d'ancrage mécanique utilisé pour fixer des objets à un mur ou à d'autres structures. Ils sont couramment utilisés dans la construction, notamment pour l’installation de murs-rideaux, de systèmes de bardage et d’autres éléments de façade.

    Le système de fixation d'ancrage Z se compose d'une série d'ancrages, de supports et de connecteurs qui fonctionnent ensemble pour fournir un point de fixation sécurisé pour l'objet en cours d'installation. Le système comprend généralement des supports verticaux et horizontaux en forme de Z qui s'emboîtent les uns dans les autres, créant ainsi une connexion stable.

    Le processus d'installation consiste à fixer les supports verticaux au mur ou à la structure à l'aide de fixations appropriées telles que des vis ou des boulons. Les supports horizontaux, tels qu'un panneau ou un système de bardage, sont ensuite fixés à l'objet en cours d'installation. Les supports horizontaux sont conçus pour s'emboîter avec les supports verticaux, créant ainsi une connexion sécurisée et fiable.

    Les systèmes de fixation d'ancrage Z offrent plusieurs avantages dans les applications de construction. Ils fournissent une méthode de fixation solide et durable qui peut résister aux charges de vent, aux forces sismiques et à d'autres forces externes. La conception emboîtable des supports assure la stabilité et empêche l'objet de se déloger ou de se détacher du mur.
