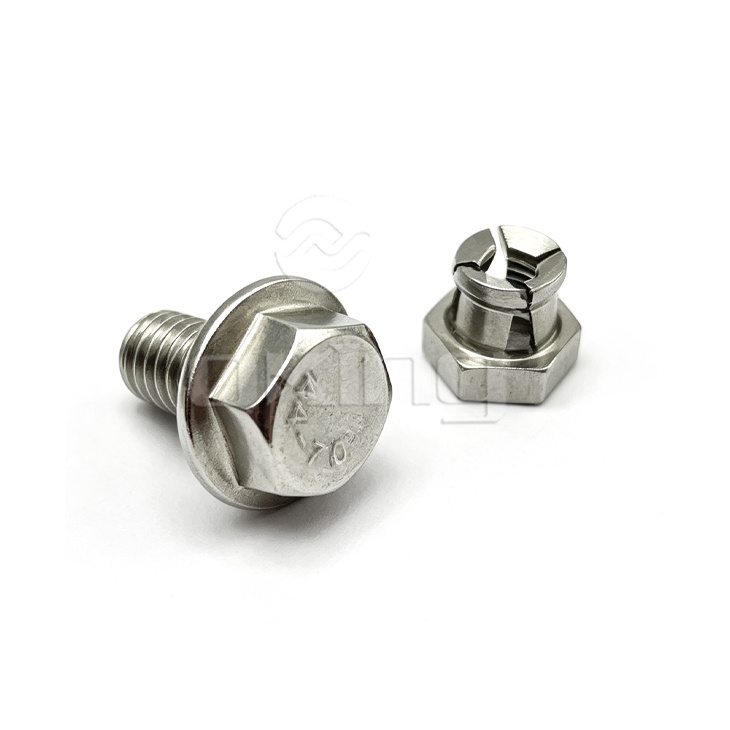

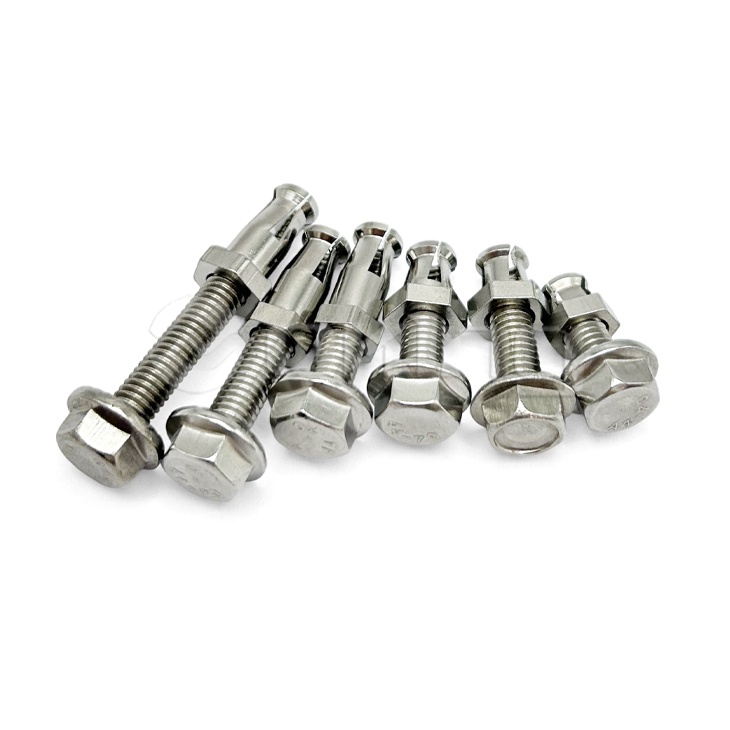

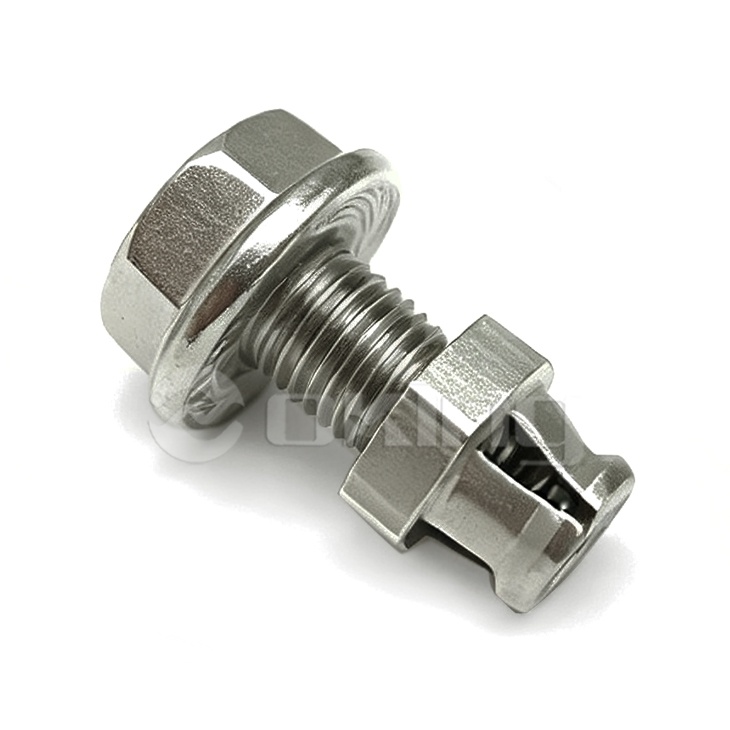

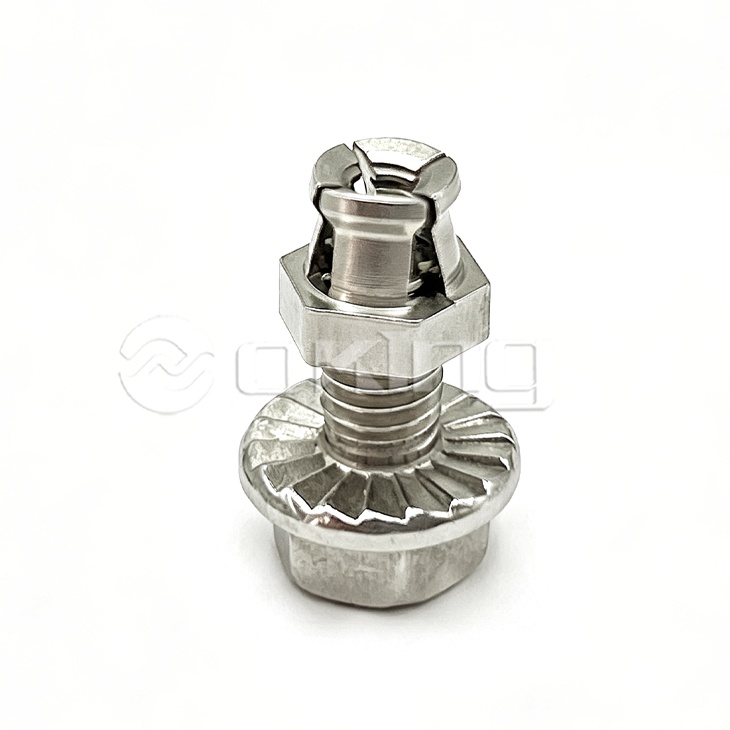

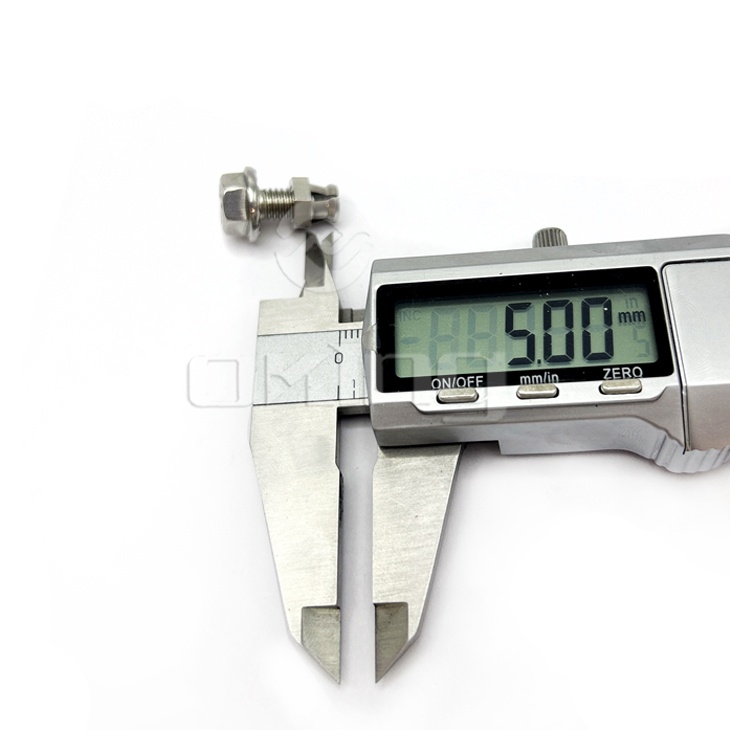

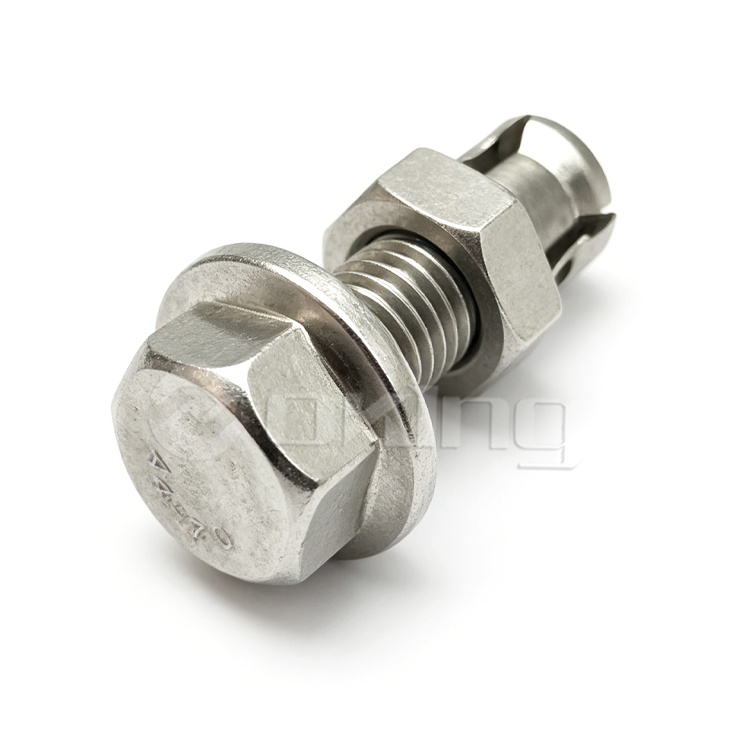

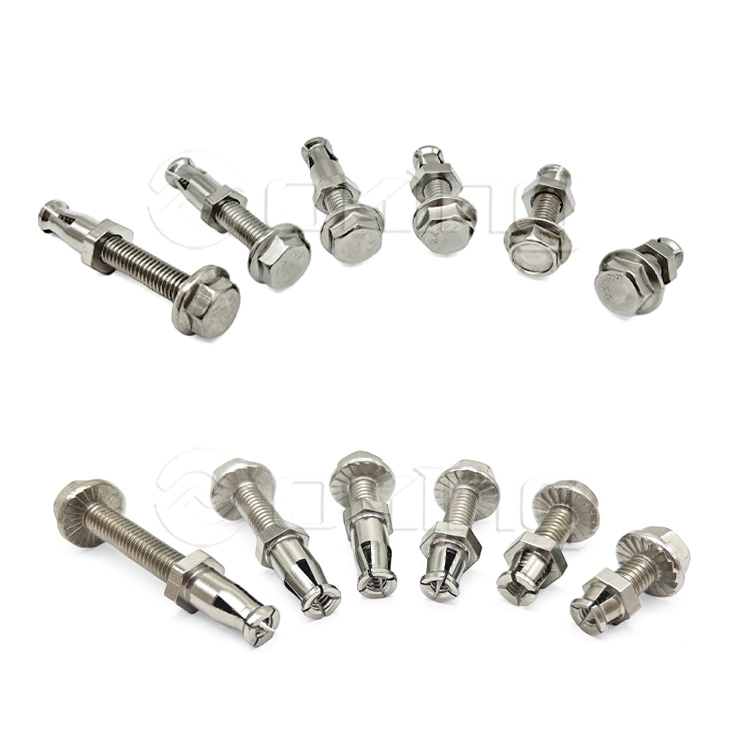

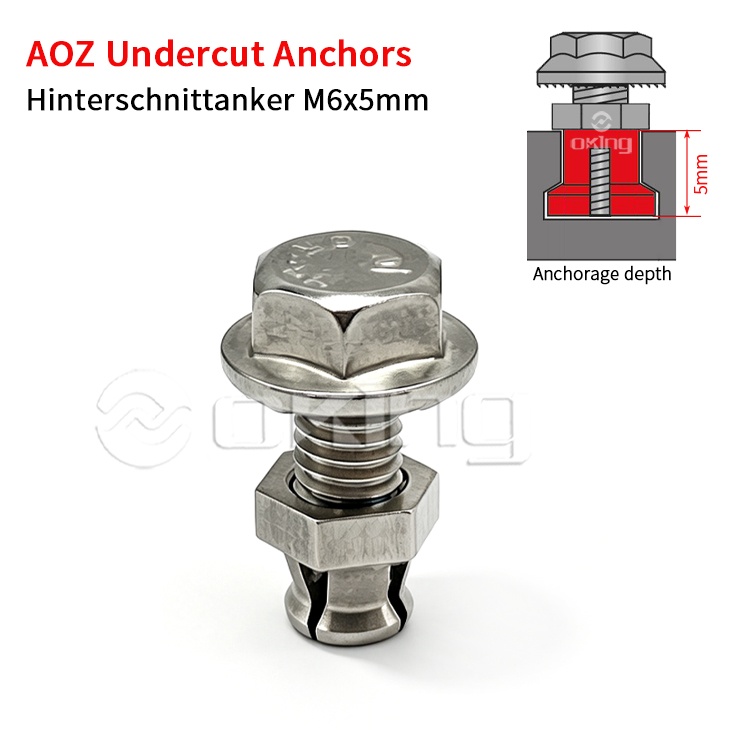

Ancrages en contre-dépouille AOZ en acier inoxydable M6x5mm, Hinterschnittanker pour systèmes de fixation en contre-dépouille

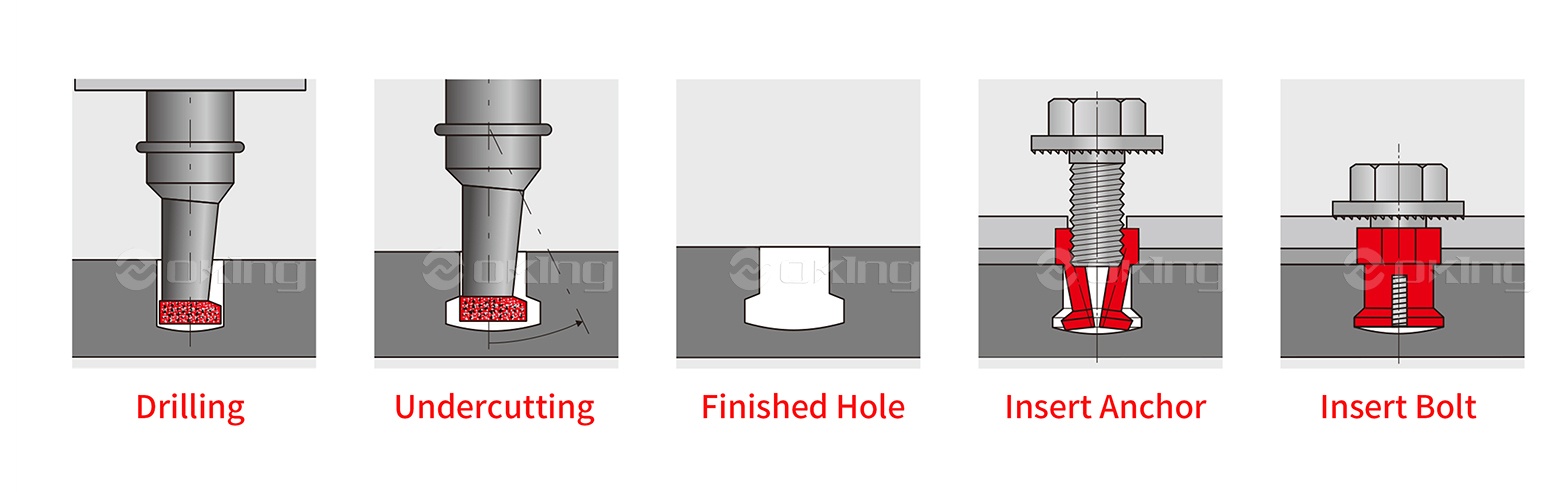

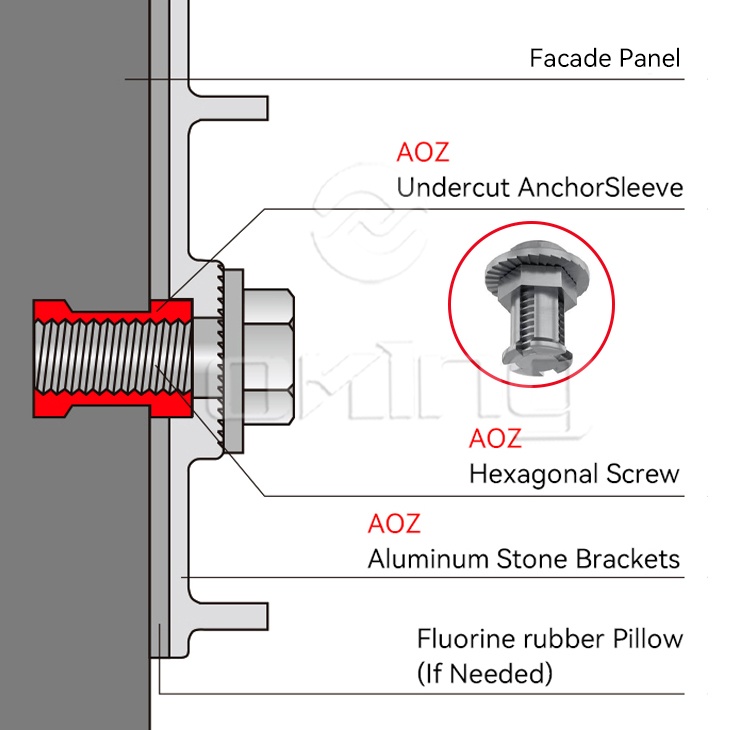

Ancrages à contre-dépouille à visser sont une solution de fixation sophistiquée et fiable, particulièrement appréciée dans le secteur de la construction pour ses hautes performances dans des applications exigeantes. Ce guide approfondira leur mécanique, leur installation, leurs performances et leurs cas d'utilisation optimaux. Qu'est-ce qu'un Ancrage à contre-dépouille à visser ? A ancrage à contre-dépouille à visser est un ancrage mécanique qui crée un verrouillage avec le matériau de base en formant un profil « en contre-dépouille » dans le trou percé. Contrairement aux ancrages à expansion qui reposent sur la friction, les ancrages à contre-dépouille tirent leur puissance de maintien d'une connexion mécanique positive. Structure et principe de fonctionnement L'ancrage se compose généralement d'une tige filetée ou d'une vis avec une pointe spécialisée et d'un manchon ou d'un élément d'expansion correspondant. Lors de l'installation, un trou pré-percé est créé, souvent avec un forêt pilote suivi d'un outil de contre-dépouille. Lorsque l'ancre est vissée dans le trou, la pointe se dilate ou coupe le matériau de base, créant une forme de cône inversé ou une « contre-dépouille ». Cette forme unique verrouille l'ancre dans le beton ou la maçonnerie, offrant une résistance exceptionnelle aux charges d'arrachement. Matériaux applicables Les chevilles à contre-dépouille à visser sont principalement conçues pour être utilisées dans des matériaux denses et solides. Ils sont les plus utilisés dans béton (fissuré et non fissuré) et certains types de maçonnerie . Leur conception les rend particulièrement efficaces dans les applications où l'intégrité du matériau de base est critique. Comparaison avec d'autres ancres Ancrages à coin : Ce sont des ancres d’expansion qui reposent sur la friction. Bien qu'efficaces pour de nombreuses applications, ils peuvent exercer des contraintes importantes sur le matériau de base et sont moins adaptés aux charges dynamiques ou aux installations à bord rapproché que les ancrages à contre-dépouille. Ancrages à encastrer : Ce sont également des ancrages à expansion, généralement utilisés pour des charges plus légères. Ils offrent moins de résistance à l'arrachement que les ancrages à visser et ne sont généralement pas recommandés pour les applications intensives ou sismiques. Ancrages à contre-dépouille à visser offrent des performances supérieures en termes de capacité de charge, d'exigences de distance aux bords réduites et d'adéquation aux charges dynamiques et sismiques grâce à leur verrouillage mécanique positif. Comment installer une ancre à contre-dépouille à visser Une installation correcte est cruciale pour garantir les performances optimales d’une ancre à contre-dépouille à visser. Outils requis Marteau perforateur : Pour créer le trou pilote initial. Forêt à contre-dépouille : Un foret spécialisé conçu pour créer le profil de contre-dépouille au fond du trou. Outils de nettoyage des trous : Brossez et aspirez pour éliminer les débris du trou percé. Clé dynamométrique : Pour garantir que l'ancrage est serré au couple spécifié par le fabricant. Guide d'installation étape par étape Percez le trou pilote : À l’aide du marteau perforateur, créez un trou de pilote à la profondeur précise. Nettoyer le trou : Nettoyez soigneusement le trou à l'aide d'une brosse et d'un aspirateur pour éliminer toute la poussière et les débris. Ceci est essentiel pour que la contre-dépouille se forme correctement. Créez la contre-dépouille : Insérez la forêt de contre-dépouille spécialisée et faites fonctionner la conformément aux instructions du fabricant pour créer le profil de contre-dépouille. Nettoyez à nouveau le trou : Répétez le processus de nettoyage pour vous assurer qu’il ne reste aucun débris du processus de sous-cotation. Viser l'ancrage : Insérez l'ancrage à visser dans le trou préparé et serrez-le avec une clé dynamométrique au couple recommandé. Au fur et à mesure que l'ancre est serrée, sa conception s'engage dans la contre-dépouille, créant ainsi le verrouillage mécanique. Erreurs d'installation courantes et comment les éviter Nettoyage incorrect des trous : La poussière et les débris peuvent empêcher la formation correcte de la contre-dépouille, notamment ainsi que la capacité de charge de l'ancre. Nettoyez toujours soigneusement le trou. Taille ou type de forêt incorrect : L'utilisation du mauvaise forêt ou la non-utilisation d'une forêt de contre-dépouille compromettra les performances de l'ancre. Utilisez toujours les outils spécifiés par le fabricant. Sur ou sous-serrage : L'application d'un couple trop ou pas assez important peut entraîner un dysfonctionnement de l'ancrage. Utilisez une clé dynamométrique calibrée et respectez les valeurs de couple spécifiées. Capacité de charge et performances des ancrages à contre-dépouille à visser La performance des chevilles à contre-dépouille à visser est l’une des principales raisons de leur utilisation généralisée dans des applications critiques. Capacité de charge statique et dynamique Ancrages à contre-dépouille à visser se vanter d'être excellent capacité de charge statique , ce qui signifie qu'ils peuvent résister à des forces constantes importantes sans déformation ni défaut. De plus, leur verrouillage mécanique les rend très résistants aux charges dynamiques , comme les vibrations ou les contraintes répétées, où d'autres types d'ancrages pourraient échouer en raison de la fatigue. Le ancrage à contre-dépouille à visser capacité de charge du vent C'est également un facteur essentiel pour les applications extérieures, en particulier pour les systèmes de façade et le montage de panneaux solaires, où ils doivent résister à des forces de soulèvement et latérales importantes. Performances sismiques L’un des avantages les plus importants des chevilles à contre-dépouille à visser est leur performances sismiques . Ils sont souvent conçus et testés pour répondre à des exigences strictes en matière de rénovation sismique et utiliser dans zones sismiques . Leur capacité à résister à des mouvements importants et à maintenir leur intégrité lors d’événements sismiques en fait un choix privilégié pour les infrastructures critiques. Impact de la température et de l'environnement sur les performances Les facteurs environnementaux peuvent affecter les performances des ancres. Le ancrage à contre-dépouille à visser degré de résistance au feu est une considération importante dans les bâtiments où la sécurité incendie est primordiale. Les ancrages en acier au carbone perdront de leur résistance à des températures élevées, tandis que les options en acier inoxydable offrent de meilleures performances dans de telles conditions. De plus, le ancrage à contre-dépouille à visser résistance à la corrosion est essentiel pour une durabilité à long terme, en particulier dans les environnements corrosifs ou les applications extérieures. Les ancrages en acier inoxydable sont généralement préférés dans de telles conditions. Meilleurs scénarios d'application Les performances supérieures des chevilles à contre-dépouille à visser les rendent idéales pour une large gamme d'applications exigeantes. Machinerie lourde : Pour l'ancrage d'équipements lourds générant des vibrations ou nécessitant une fixation extrêmement sécurisée. Installations aériennes : Leur résistance fiable à l’arrachement les rend parfaits pour maintenir des tuyaux, des conduits ou d’autres éléments aux plafonds. Zones sismiques : Comme mentionné, leur résistance sismique les rend inestimables dans les zones sujettes aux tremblements de terre. Ancrage à visser pour systèmes de façade : Leur capacité à supporter des charges importantes et leur installation discrète les rendent adaptées à la sécurisation des façades architecturales. Ancrage à visser pour le montage de panneaux solaires : Ils fournissent une fixation robuste et sécurisée pour les panneaux solaires, assurant ainsi la stabilité contre le soulèvement du vent et d'autres forces environnementales. Ancrage à contre-dépouille à visser pour structures en acier : Ils peuvent être utilisés pour ancrer des éléments en acier à des fondations en béton ou à d'autres composants en béton. Ancrage à visser dans le béton préfabriqué : Leur installation précise et leurs hautes performances les rendent adaptés à la fixation d'éléments à l'intérieur ou sur des éléments préfabriqués en béton. Comment choisir la bonne ancre à visser ? La sélection de l'ancrage à contre-dépouille à visser appropriée est essentielle pour la sécurité et les performances. Facteurs clés de sélection Diamètre et longueur : Celles-ci dépendent des exigences de charge et de l'épaisseur du matériau de base et du luminaire à fixer. Matériel : Acier au carbone : Généralement galvanisé ou zingué pour la protection contre la corrosion, adapté aux environnements intérieurs secs. Acier inoxydable : Offres supérieures ancrage à contre-dépouille à visser résistance à la corrosion , ce qui le rend idéal pour les environnements extérieurs, corrosifs ou humides. Exigences de charge : Sélectionnez toujours une ancre avec une capacité de charge de travail sûre qui dépasse les charges statiques et dynamiques prévues. Type de matériau de base : Assurez-vous que l'ancrage est approuvé pour une utilisation dans le type de béton ou de maçonnerie spécifique avec lequel vous travaillez. Comment déterminer la qualité Recherchez des ancrages qui répondent aux normes et certifications internationales reconnues. Les certifications clés comprennent : ETA (Évaluation Technique Européenne) : Indique la conformité aux normes européennes pour les produits de construction, comprenant souvent des évaluations spécifiques du béton fissuré et des performances sismiques. ICC-ES (Service d'évaluation du Conseil international du code) : Fournit la preuve qu'un produit est conforme aux codes du bâtiment en Amérique du Nord. Ces certifications garantissent que l'ancre a subi des tests rigoureux et répond à des critères de performance spécifiques, vous donnant confiance en sa qualité et sa fiabilité.
