Support Omega en acier inoxydable AZZ04 pour le revêtement et la fixation en pierre naturelle

AZZ04 Suppout Omega en acier inoxydable pour revêtement et fixation en pierre naturelle

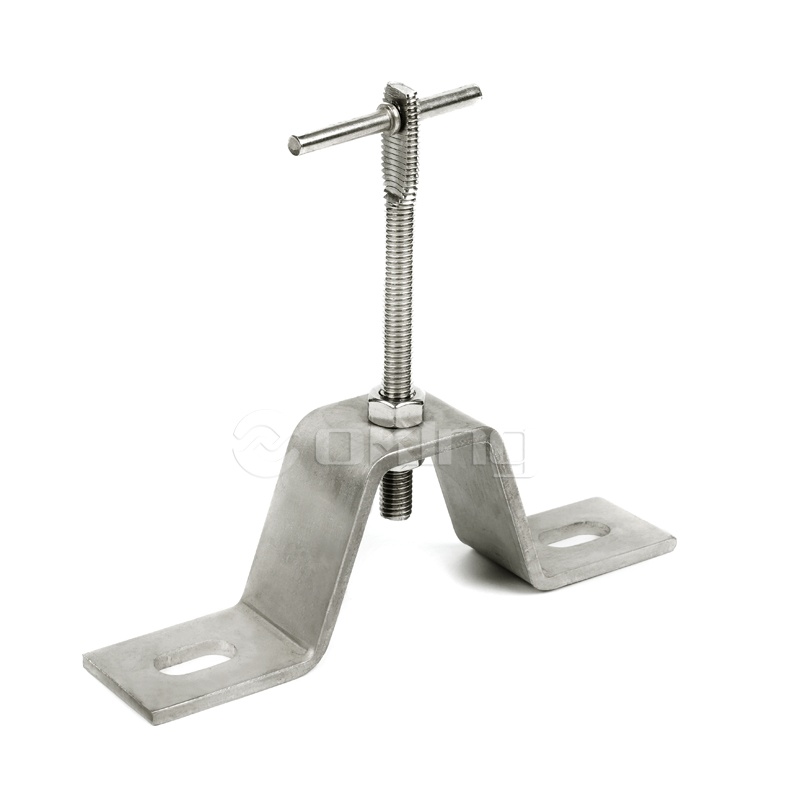

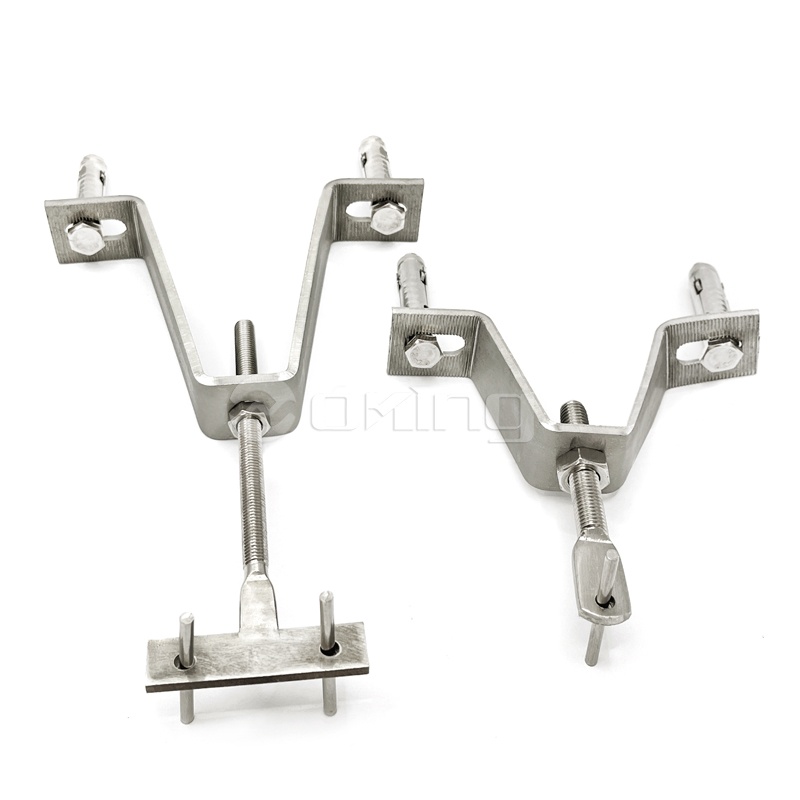

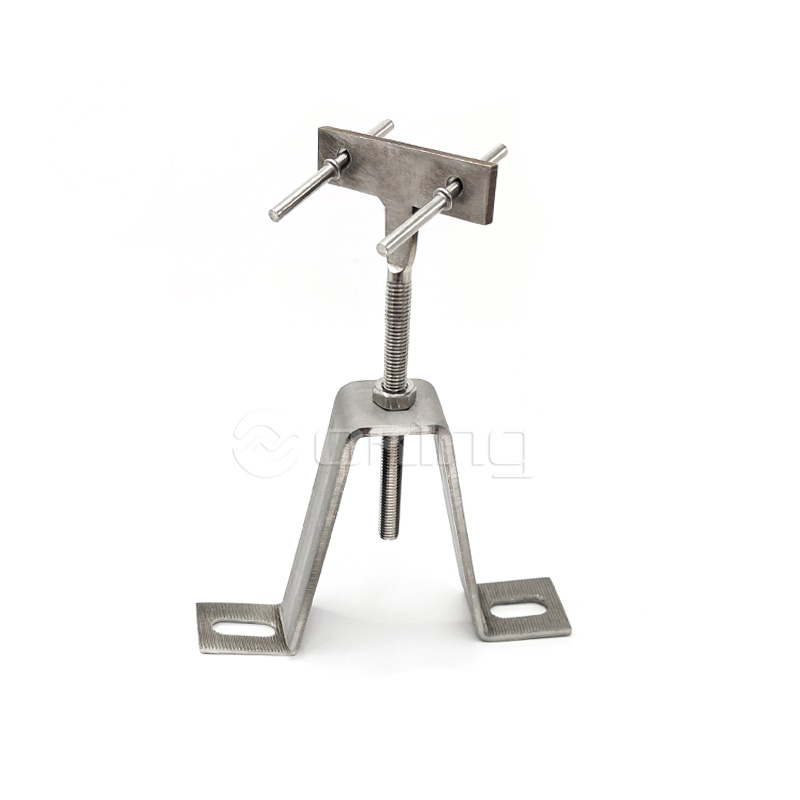

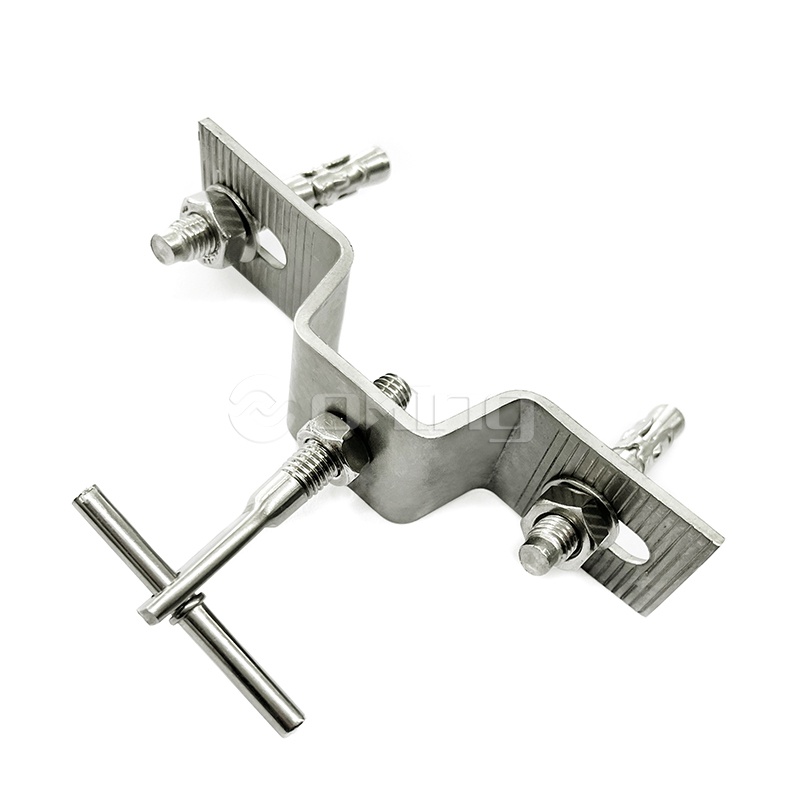

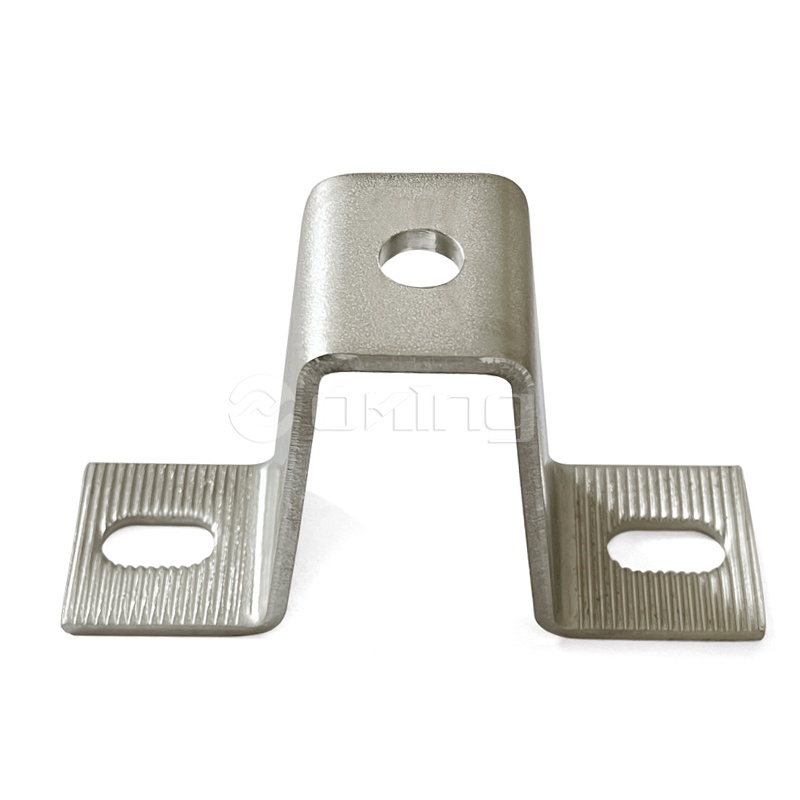

Le support Omega en acier inoxydable AZZ04 est un composant structurel spécialisé conçu pour l'ancrage sécurisé des panneaux en pierre naturelle dans les systèmes de façade ventilée. Conçu avec un Profil en forme d'Omega , cette console assure une liaison mécanique robuste entre le support du bâtiment et le revêtement en pierre. Fabriqué à partir de acier inoxydable résistant à la corrosion , il est spécifiquement développé pour gérer les charges mortes des matériaux lourds en pierre tout en s'adaptant à la dilatation thermique et à la pression du vent. Sa géométrie permet un ajustement précis lors de l'installation, assurant une finition plane et affleurante pour les murs en pierre extérieurs et intérieurs.

Avantages principaux

• Intégrité structurelle : Le profil Omega répartit les contraintes mécaniques entre les points de fixation, réduisant ainsi le risque de rupture de charge ponctuelle dans les applications de pierres lourdes.
• Résistance à la corrosion : L'utilisation d'acier inoxydable de haute qualité garantit que le support reste structurellement solide dans les environnements humides, côtiers ou industriellement pollués.
• Précision d'installation : La conception facilite l'ajustement multi-axial, permettant aux installateurs de compenser les irrégularités du substrat de maçonnerie ou de béton.
• Adaptabilité thermique : Le système de supports permet un mouvement indépendant des panneaux de pierre, évitant ainsi les fissures causées par la dilatation et la contraction thermiques de l'enveloppe du bâtiment.

Spécifications techniques et fonctionnalités

Scénarios d'application principaux

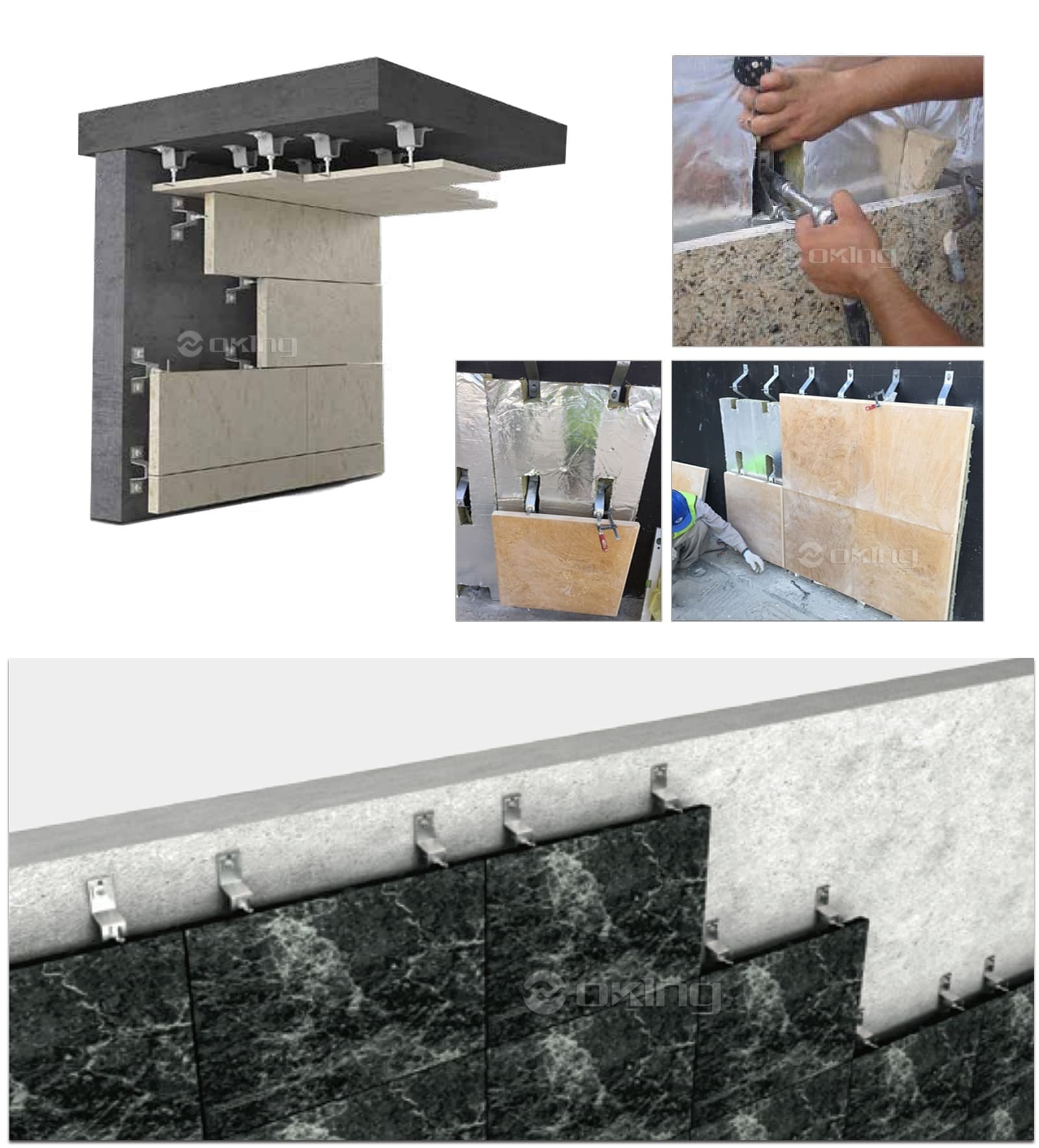

• Façades ventilées : Utilisé comme composant de fixation principal pour les revêtements de granit, de marbre et de calcaire des immeubles commerciaux et résidentiels de grande hauteur.
• Bardage intérieur lourd : Sécurisation des éléments décoratifs en pierre dans les halls d’entrée, les aéroports et les infrastructures publiques.
• Projets de rénovation : Rénovation de panneaux de pierre sur la maçonnerie existante pour améliorer les performances esthétiques et thermiques.
• Renfort de revêtement humide : Agit comme un ancrage de sécurité mécanique en conjonction avec les méthodes traditionnelles de fixation au mortier.

Consignes d'installation et de sécurité

Préparation du substrat

Assurez-vous que le substrat en béton ou en maçonnerie est structurellement solide et exempt de débris. Les trous de perçage doivent correspondre précisément au diamètre du chevilles à expansion or boulons chimiques utilisé avec le support AZZ04.

Compatibilité des matériaux

Utilisez uniquement des fixations en acier inoxydable (boulons, écrous et rondelles) avec le support AZZ04 pour éviter corrosion galvanique . Le mélange de fixations en acier au carbone avec des supports en acier inoxydable entraîne une oxydation accélérée et une défaillance du système.

Conditions de stockage

Conservez les supports dans un environnement sec, à l'abri de tout contact direct avec des produits en acier au carbone ou des produits chimiques contenant des chlorures. Conserver les supports dans leur emballage d'origine jusqu'à l'installation évite la contamination de la surface et les rayures qui pourraient compromettre le couche passive de l'acier.

Avis de calcul de charge

L'espacement et l'épaisseur des supports AZZ04 doivent être déterminés par un ingénieur en structure en fonction des spécifications spécifiques. densité spécifique de la pierre, les exigences de charge de vent de la région géographique et la hauteur totale de la façade.

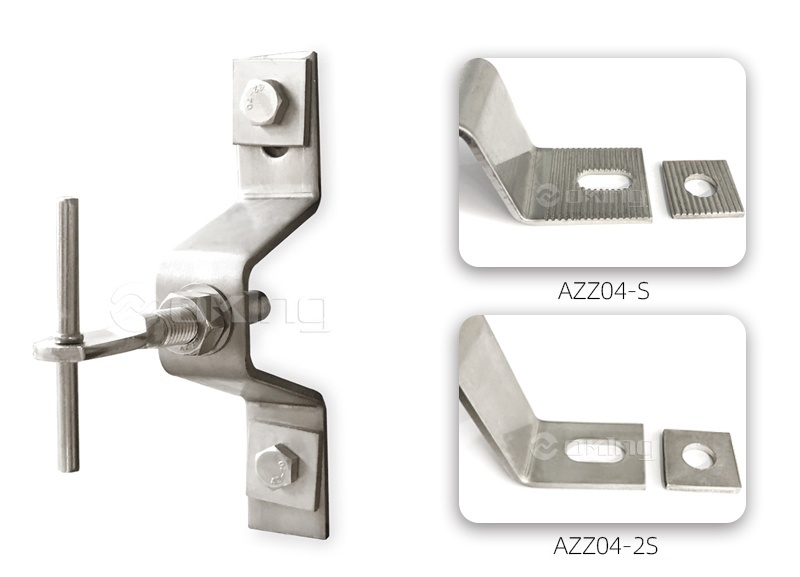

UnZZ04 Système de fixation de pierre de support Omega/ Ancrage Z pour soffites

●Détails techniques

Angle en acier inoxydable 201 304 316 pour fixation parement en marbre
Projections entre 45 et 135 mm
Charges jusqu'à 800N

Convient aux joints horizontaux et verticaux

Épaisseurs de pierre 20-50 mm

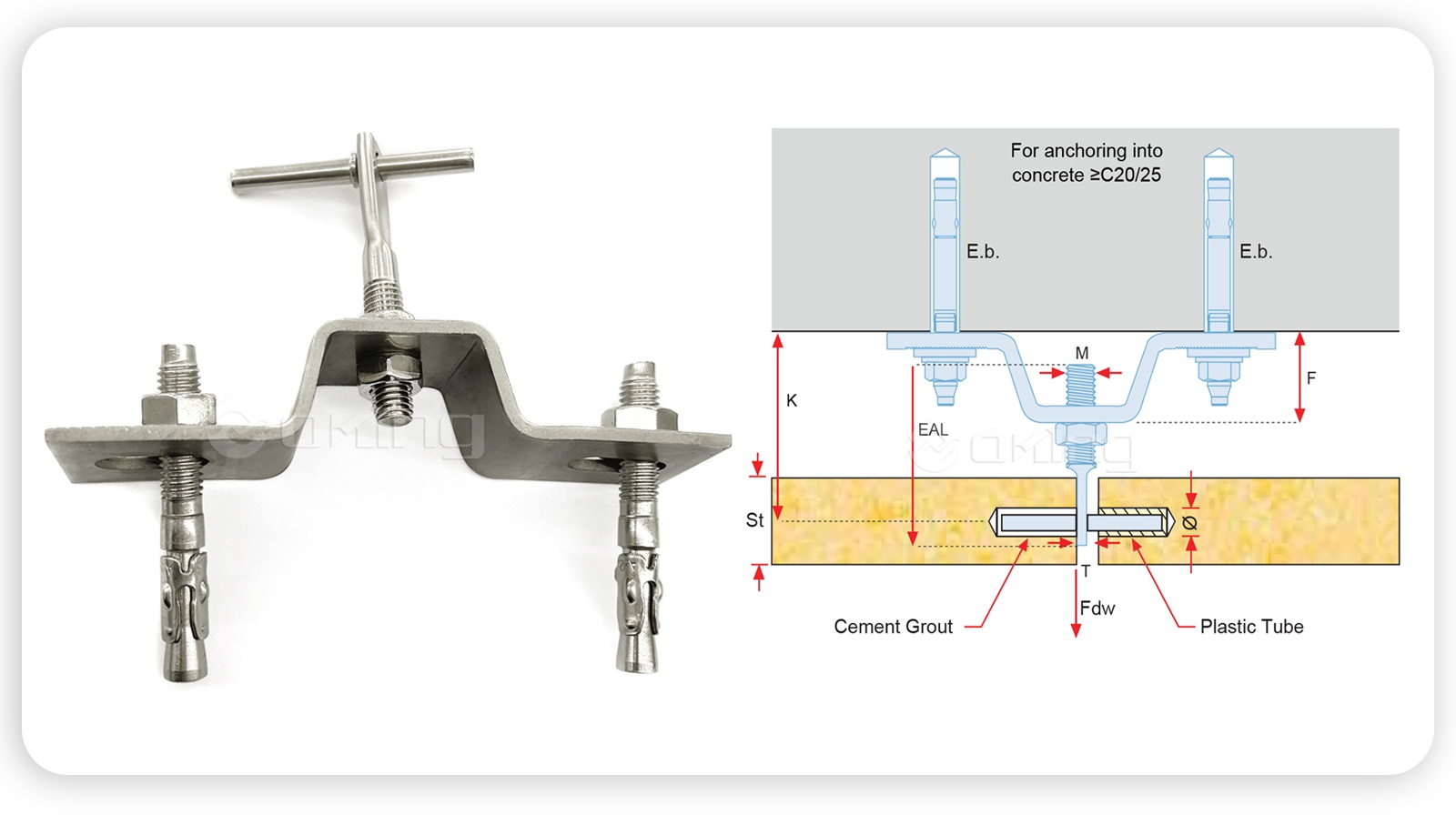

Fixé aux murs porteurs avec des boulons à expansion et aux profilés avec des vis de réglage
Matériau : 1.4571/1.4404/1.4401 (A4/AISI 316) ou 1.4301 (A2/AISI 304)
