Nouvelle norme pour la création de connexions: Avantages et applications des boulons d'ancrage filetés

UNncres de contre-dépouille vis sont une solution de fixation sophistiquée et fiable, particulièrement valorisée dans la construction pour leurs performances élevées dans les applications exigeantes. Ce guide se plongera dans leur mécanique, leur installation, leurs performances et leurs cas d'utilisation optimaux.

Qu'est-ce qu'un Ancre de contre-dépouille vis ?

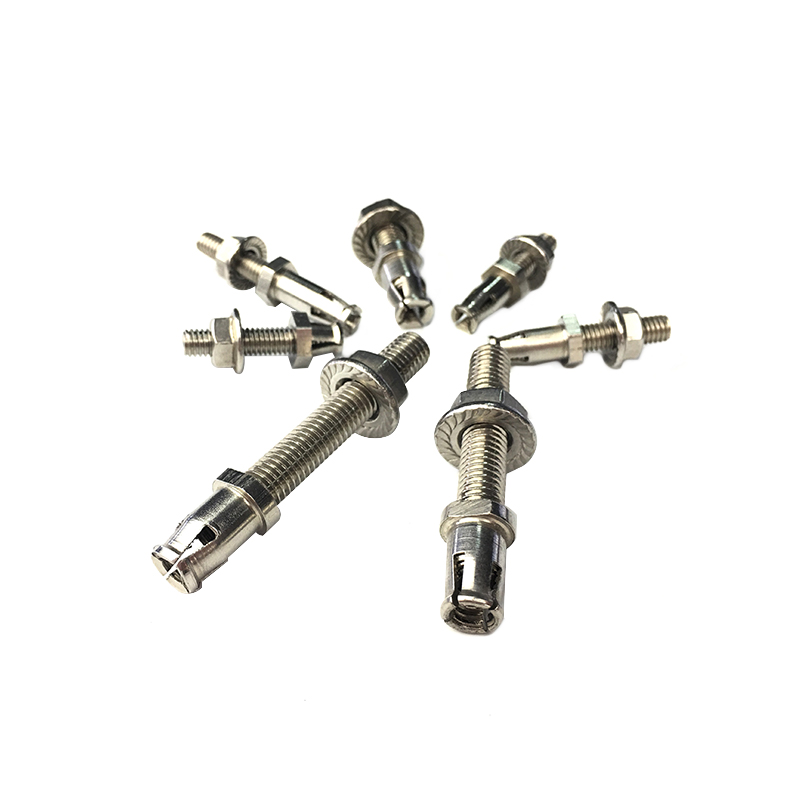

A ancre de contre-dépouille vis est une ancre mécanique qui crée un verrouillage avec le matériau de base en formant un profil de "contre-dépouille" dans le trou percé. Contrairement aux ancres d'expansion qui reposent sur la friction, les ancres de contre-dépouille tirent leur pouvoir de maintien d'une connexion mécanique positive.

Structure et principe de travail

L'ancre se compose généralement d'une tige ou d'une vis filetée avec une pointe spécialisée et une manche ou un élément d'expansion assorti. Pendant l'installation, un trou pré-percé est créé, souvent avec un exercice pilote suivi d'un outil de sous-cutation. Lorsque l'ancre est vissée dans le trou, la pointe se dilate ou coupe dans le matériau de base, créant une forme en cône inversé ou une «contre-dépouille». Cette forme unique verrouille l'ancre dans le béton ou la maçonnerie, offrant une résistance exceptionnelle aux charges de retrait.

Matériaux applicables

Les ancres de contre-dépouille à vision sont principalement conçues pour une utilisation dans des matériaux solides denses. Ils sont le plus souvent utilisés dans béton (à la fois fissuré et non crélé) et certains types de maçonnerie . Leur conception les rend particulièrement efficaces dans les applications où l'intégrité du matériau de base est critique.

Comparaison avec d'autres ancres

• Anchors en coin: Ce sont des ancres d'extension qui reposent sur la friction. Bien qu'ils soient efficaces pour de nombreuses applications, ils peuvent exercer une contrainte significative sur le matériau de base et sont moins adaptés aux charges dynamiques ou aux installations à bord rapproché par rapport aux ancres de sous-dépôt.
• Ancres de rendez-vous: Ce sont également des ancres d'extension, généralement utilisées pour des charges plus légères. Ils offrent moins de résistance à l'arrachement que les ancres de contre-dépouille visibles et ne sont généralement pas recommandés pour les applications lourdes ou sismiques.
• Ancres de contre-dépouille vis Offrez des performances supérieures en termes de capacité de charge, des exigences de distance de bord réduite et de l'adéquation des charges dynamiques et sismiques en raison de leur verrouillage mécanique positif.

Comment installer une ancre de contre-dépouille vis

Une installation appropriée est cruciale pour garantir les performances optimales d'une ancre de contre-dépouille visque.

Outils requis

• Drillage du marteau rotatif: Pour créer le trou pilote initial.
• Bit de forage de sous-cutation: Un bit spécialisé conçu pour créer le profil de contre-dépouille au bas du trou.
• Outils de nettoyage des trous: Badigeonner et aspirateur pour éliminer les débris du trou percé.
• Corque à couple: Pour s'assurer que l'ancre est resserrée au couple spécifié du fabricant.

Guide d'installation étape par étape

1. Percer le trou pilote: À l'aide du perceur de marteau rotatif, créez un trou pilote à la profondeur spécifiée.
2. Nettoyez le trou: Nettoyez soigneusement le trou à l'aide d'une brosse et de l'aspirateur pour éliminer toute la poussière et les débris. Ceci est essentiel pour que la contre-dépouille se forme correctement.
3. Créez la sous-cutation: Insérez le foret de sous-cutation spécialisé et utilisez l'exercice en fonction des instructions du fabricant pour créer le profil de contre-dépouille.
4. Nettoyez à nouveau le trou: Répétez le processus de nettoyage pour vous assurer qu'aucun débris ne reste du processus de contre-dépouille.
5. Visser l'ancre: Insert the screw-in undercut anchor into the prepared hole and tighten it with a torque wrench to the recommended torque value. Lorsque l'ancre est resserrée, sa conception s'engage avec la contre-dépouille, créant le verrouillage mécanique.

Erreurs d'installation courantes et comment les éviter

• Nettoyage de trous inappropriés: La poussière et les débris peuvent empêcher la contre-dépouille de se former correctement, réduisant considérablement la capacité de charge de l'ancre. Nettoyez toujours soigneusement le trou.
• Taille ou type de bit de forage incorrect: L'utilisation du mauvais foret ou de ne pas utiliser un bit de sous-cutation compromettra les performances de l'ancre. Utilisez toujours les outils spécifiés du fabricant.
• Sur ou sous-torquant: Appliquer trop ou trop peu de couple peut entraîner une défaillance de l'ancrage. Utilisez une clé à couple calibrée et adhérez aux valeurs de couple spécifiées.

Capacité et performances de charge d'ancrage de contre-dépouille vis

Les performances des ancres de contre-dépistage vis-à-vis sont une raison clé de leur utilisation généralisée dans les applications critiques.

Capacité de charge statique et dynamique

Ancres de contre-dépouille vis se vanter d'excellent capacité de charge statique , ce qui signifie qu'ils peuvent résister à des forces constantes significatives sans déformation ni échec. De plus, leur verrouillage mécanique les rend très résistants Charges dynamiques , comme les vibrations ou les contraintes répétées, où d'autres types d'ancrage pourraient échouer en raison de la fatigue. Le Capacité de charge de vent d'ancrage de contre-dépouille vis est également une considération critique pour les applications en plein air, en particulier pour les systèmes de façade et le montage des panneaux solaires, où ils doivent résister à des forces de soulèvement et latérales significatives.

Performance sismique

L'un des avantages les plus importants des ancres de contre-dépouille vis performance sismique . Ils sont souvent conçus et testés pour répondre aux exigences strictes pour Modification sismique et utiliser dans zones sismiques . Leur capacité à résister à un mouvement significatif et à maintenir l'intégrité lors des événements sismiques en fait un choix préféré pour les infrastructures critiques.

Température et impact environnemental sur les performances

Les facteurs environnementaux peuvent affecter les performances de l'ancrage. Le screw-in undercut anchor fire resistance rating est une considération importante dans les bâtiments où la sécurité incendie est primordiale. Les ancres en acier au carbone perdront une résistance à des températures élevées, tandis que les options en acier inoxydable offrent de meilleures performances dans de telles conditions. De plus, le résistance à la corrosion de l'ancrage de contre-dépouille vis est vital pour la durabilité à long terme, en particulier dans les environnements corrosifs ou les applications en plein air. Les ancres en acier inoxydable sont généralement préférées dans de telles conditions.

Meilleurs scénarios d'application

Les performances supérieures des ancres de contre-dépouille vis-parole les rendent idéales pour une large gamme d'applications exigeantes.

• Machines lourdes: Pour ancrer des équipements lourds qui génèrent des vibrations ou nécessitent une fixation extrêmement sécurisée.
• Installations aériennes: Leur force de retrait fiable les rend parfaits pour suspendre les tuyaux, les conduits ou autres éléments des plafonds.
• Zones sismiques: Comme mentionné, leur résistance sismique les rend inestimables dans les zones sujets aux tremblements de terre.
• L'ancre de contre-dépouille vis-à-vis des systèmes de façade: Leur capacité à gérer des charges importantes et leur installation discrète les rend adaptés à la sécurisation des façades architecturales.
• L'ancre de contre-dépouille visque pour le montage du panneau solaire: Ils fournissent une fixation robuste et sécurisée pour les réseaux de panneaux solaires, garantissant la stabilité contre l'élévateur et d'autres forces environnementales.
• L'ancre de contre-dépouille vis-à-vis des structures en acier: Ils peuvent être utilisés pour ancrer des éléments en acier à des fondations en béton ou à d'autres composants en béton.
• L'ancre de contre-dépouille à vis dans le béton préfabriqué: Leur installation précise et les performances élevées les rendent adaptées à la sécurisation des éléments à l'intérieur ou à la préfet des composants en béton.

Comment choisir l'ancre de contre-dépouille visque la bonne?

La sélection de l'ancre de contre-dépouille à vision correcte est essentielle pour la sécurité et les performances.

Facteurs de sélection clés

• Diamètre et longueur: Ceux-ci dépendent des exigences de charge et de l'épaisseur du matériau de base et du luminaire fixé.
• Matériel:
  • Acier au carbone: Généralement galvanisé ou plaqué en zinc pour la protection contre la corrosion, adapté aux environnements secs secs.
  • Acier inoxydable: Offre supérieure résistance à la corrosion de l'ancrage de contre-dépouille vis , ce qui le rend idéal pour les environnements extérieurs, corrosifs ou humides.
• Exigences de chargement: Sélectionnez toujours une ancre avec une capacité de charge de travail sûre qui dépasse les charges statiques et dynamiques prévues.
• Type de matériau de base: Assurez-vous que l'ancre est approuvée pour une utilisation dans le type de béton ou de maçonnerie spécifique avec lequel vous travaillez.

Comment déterminer la qualité

Recherchez des ancres qui répondent aux normes et certifications internationales reconnues. Les certifications clés comprennent:

• ETA (évaluation technique européenne): Indique le respect des normes européennes pour les produits de construction, y compris souvent des évaluations spécifiques pour le béton fissuré et les performances sismiques.
• ICC-ES (International Code Council Evaluation Service): Fournit une preuve qu'un produit est conforme aux codes du bâtiment en Amérique du Nord.

Ces certifications garantissent que l'ancre a subi des tests rigoureux et répond aux critères de performance spécifiques, vous donnant confiance en sa qualité et à sa fiabilité.
