Conformité structurelle et thermique : intégration de canaux d'ancrage coulés dans des façades en céramique haute performance

I. Ancrage de la performance dans les façades modernes

La façade d'un bâtiment moderne est un système hautement sophistiqué conçu pour gérer les conditions météorologiques, l'énergie et la sécurité. A l'interface entre la structure en béton et le revêtement extérieur se trouve le Canaux d'ancrage intégrés —un composant essentiel chargé de fixer solidement le système de support secondaire (comme le cadre de façade en céramique). Pour les grandes entreprises de construction et les équipes d'approvisionnement B2B sophistiquées, le canal d'ancrage doit satisfaire non seulement aux exigences de charge mécanique, mais également aux exigences de plus en plus strictes en matière d'efficacité thermique et de résistance au feu.

Jiangsu Aozheng Metal Products Co., Ltd. est une entreprise industrielle et commerciale spécialisée engagée dans la production de matériel architectural de haute qualité en utilisant de l'acier inoxydable, de l'alliage d'aluminium et de l'acier au carbone. Nous utilisons des processus automatisés avancés (découpe, estampage, soudage) pour fabriquer des solutions d'ancrage fiables. Avec une production annuelle dépassant 2 000 tonnes et des exportations vers les États-Unis, l’Europe, l’Australie et le Moyen-Orient, nous sommes devenus un fournisseur important, travaillant en étroite collaboration avec les principales équipes d’architectes mondiales pour garantir la conformité des matériaux et les normes haut de gamme du marché.

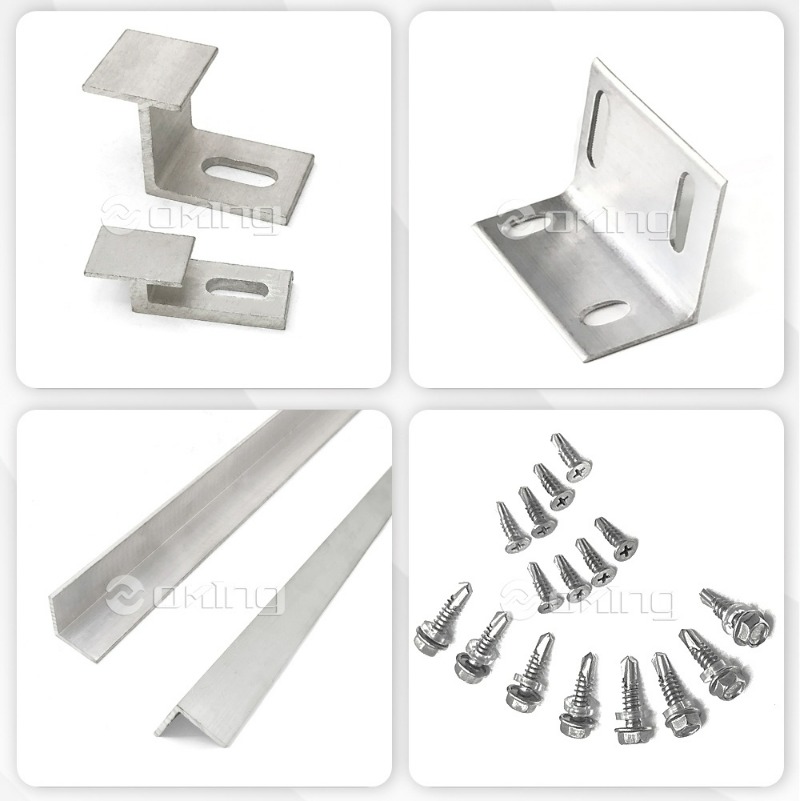

Supports de revêtement en pierre agglomérés par carreaux de céramique en aluminium AZCT02

II. Performance thermique : minimiser les pertes de chaleur

Les codes du bâtiment modernes exigent que l'enveloppe entière minimise le transfert thermique, quantifié par la valeur U. Lorsque les composants en acier et en aluminium comme Canaux d'ancrage intégrés pénètrent dans la couche isolante, ils créent des ponts thermiques, permettant à la chaleur de contourner l'isolant. Cela a un impact significatif sur l’ensemble performance thermique du système de façade en céramique et peut entraîner une condensation interne, une croissance de moisissures et une perte d'énergie substantielle.

Précis analyse des ponts thermiques du canal d'ancrage est essentiel. Les ingénieurs utilisent la modélisation par éléments finis (FEM) pour calculer l'étendue du flux de chaleur à travers le composant du canal d'ancrage et intégrer ces données dans l'ensemble. Calcul de la valeur U pour l'ancrage de façades ventilées .

A. Solutions de rupture de pont thermique et efficacité

Pour atténuer cet effet, des systèmes hautes performances utilisent une technologie de rupture de pont thermique insérée entre le canal d'ancrage métallique et les supports de façade.

Le déploiement de cales thermiques est une étape non négociable pour atteindre des niveaux élevés performance thermique du système de façade en céramique dans des bâtiments économes en énergie.

III. Conformité à la sécurité incendie et intégrité du système

Dans les constructions à plusieurs étages, la sécurité incendie des façades est primordiale. Le caractère incombustible du revêtement céramique doit être soutenu par un système d’ancrage tout aussi résilient. Le Canaux d'ancrage intégrés fire resistance rating n'est pas basé sur l'ancrage lui-même, mais sur la capacité de l'ensemble du système porteur à maintenir l'intégrité structurelle des ancrages de façade coulés sous une exposition prolongée à la chaleur.

A. Performance des matériaux dans des conditions d'incendie

Le choix du matériau d’ancrage est essentiel pour maintenir la capacité portante lors d’un incendie.

L'acier inoxydable est régulièrement préféré à l'acier au carbone pour sa rétention supérieure des propriétés mécaniques à des températures élevées, garantissant ainsi l'intégrité structurelle des ancrages de façade coulés plus longtemps, une exigence clé pour la conformité en matière de résistance au feu.

IV. Conformité réglementaire dans différents climats

La conception et les spécifications matérielles de Canaux d'ancrage intégrés doivent être adaptés aux conditions climatiques et environnementales spécifiques du projet. Cela implique d'adapter la taille des ancres aux charges de vent accrues dans les zones côtières et de sélectionner des qualités de matériaux appropriées pour la résistance à la corrosion.

Pour les projets au Moyen-Orient, où les températures élevées sont répandues, l'accent thermique principal se déplace vers la prévention des gains de chaleur, renforçant ainsi la nécessité de composants de rupture thermique très efficaces identifiés grâce à l'analyse des ponts thermiques des canaux d'ancrage. En revanche, les climats froids donnent la priorité à la prévention de la condensation et à l’optimisation de l’isolation, ce qui nécessite des murs à colombages plus profonds et l’intégration d’un pare-vapeur spécialisé. L'intégrité structurelle des ancrages de façade coulés doit être garantie contre le mouvement thermique induit par les cycles de températures extrêmes dans les deux contextes.

V. Conclusion : Ancrage de précision pour une construction durable

La sélection et l'intégration de Canaux d'ancrage intégrés sont essentiels à la réalisation d’une façade haute performance. En répondant méticuleusement aux exigences techniques en matière d'analyse des ponts thermiques des canaux d'ancrage et d'évaluation de la résistance au feu des canaux d'ancrage coulés, des fournisseurs comme Jiangsu Aozheng Metal Products Co., Ltd. fournissent les composants fondamentaux nécessaires à la conformité. Notre engagement envers l'acier inoxydable de haute qualité et la fabrication avancée garantit que les performances thermiques finales du système de façade en céramique répondent aux spécifications strictes exigées par les marchés haut de gamme du monde entier.

VI. Foire aux questions (FAQ)

Q1 : Comment une analyse des ponts thermiques du canal d’ancrage affecte-t-elle la spécification finale du matériau ?

• R : L'analyse quantifie la perte d'énergie à travers l'ancre métallique. Si la perte calculée est trop élevée, elle nécessite l'inclusion d'une cale à rupture de pont thermique (par exemple, du polyamide) ou le passage à des matériaux à faible conductivité pour garantir la performance globale. Calcul de la valeur U pour l'ancrage de façades ventilées répond aux objectifs réglementaires.

Q2 : Quel est le principal avantage de l’utilisation de l’acier inoxydable pour obtenir l’indice de résistance au feu des canaux d’ancrage coulés ?

• R : L'acier inoxydable conserve un pourcentage nettement plus élevé de sa limite d'élasticité mécanique aux températures élevées rencontrées lors d'un incendie (500 degrés Celsius ou plus) par rapport à l'acier au carbone. Cette rétention de résistance supérieure est essentielle pour maintenir l’intégrité structurelle des ancrages de façade coulés et éviter un effondrement catastrophique des panneaux.

Q3 : Le calcul de la valeur U pour l'ancrage de façades ventilées est-il uniquement basé sur le canal d'ancrage ?

• R : Non. Le calcul de la valeur U pour l'ancrage d'une façade ventilée doit tenir compte de l'effet composite du canal d'ancrage, des supports de façade, de la couche d'isolation continue et de l'entrefer. Le canal d'ancrage lui-même est calculé comme un pont thermique ponctuel (facteur Chi) et intégré dans le calcul global des pertes de chaleur.

Q4 : Comment l'intégrité structurelle des ancrages de façade coulés résiste-t-elle aux forces sismiques ?

• R : L'intégrité structurelle est confirmée par des tests de charge dynamique, qui garantissent que les canaux d'ancrage et leurs boulons en T peuvent transférer en toute sécurité les charges sismiques et éoliennes à la structure en béton sans rupture. Les canaux d'ancrage de haute qualité sont conçus avec des dentelures internes pour résister au glissement longitudinal sous contrainte dynamique.

Q5 : Pourquoi les performances thermiques du système de façade en céramique sont-elles essentielles, même dans les climats chauds comme le Moyen-Orient ?

• R : Dans les climats chauds, les performances thermiques sont essentielles pour minimiser le gain de chaleur, ce qui réduit considérablement l'énergie nécessaire au refroidissement. La conception doit également empêcher la formation de condensation du point de rosée sur le côté intérieur du mur, qui peut encore se produire en raison des différences de température extrêmes entre l'intérieur conditionné et l'extérieur chaud.
